Метка P&ID – это последовательность строк, отображающая значения подметок, например размер или площадь, для труб, оборудования или прочих соединительных частей. Менеджер схемы меток позволяет определить схемы меток для труб, оборудования или прочих соединительных частей, чтобы указать последовательность отображения подметок в метке. Эта функция недоступна в SOLIDWORKSConnected.
Подметки, включенные в схему меток, используются для интерпретации значений меток, заданных в файле P&ID. Схема меток определяет порядок отображения подметок в метке и обеспечивает правильную интерпретацию каждого атрибута.
Схемы меток используются только в Маршрутных сборках, созданных на основе данных P&ID.
В Менеджере схемы меток вводится метка примера и определяются все входящие в нее подметки.
В приведенную здесь метку примера включены восемь подметок, разделенные дефисами:

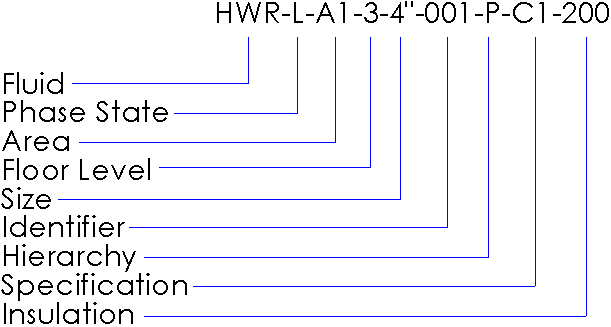

HWR-L-A1-3-4”-001-P-C1-200
Эту метку можно интерпретировать на основе следующей последовательности подметок:
