Вы можете управлять, а также принимать или отклонять изменения в связях "родитель-потомок", будь то обновления из ECAD или MCAD.
Теперь при взаимодействии с файлами IDX3.0 CircuitWorks поддерживает связи "родитель-потомок" между компонентами и другими элементами платы, такими как внутренние области, внешние области, металлизированные и неметаллизированные отверстия. Вы можете принять или отклонить изменения этих элементов из ECAD или MCAD.
Преимущества:
- Принятие или отклонение всех связанных изменений за раз независимо от того, происходят ли обновления из ECAD или MCAD.
- При изменении родительских компонентов в MCAD все связанные дочерние элементы обновляются автоматически во время экспорта в CircuitWorks.
Чтобы включить эту функцию, выполните следующие действия.
- Нажмите .

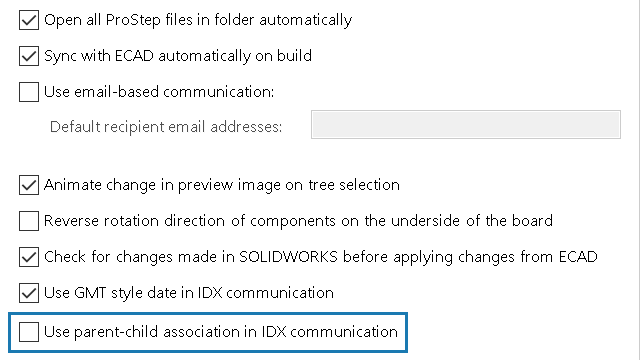

- Выберите ProStep EDMD, а затем Использовать связь "родитель-потомок" в IDX-коммуникации.
