Apertura de ensamblajes filtrados (2025 FD04)

Los usuarios de 3DEXPERIENCE pueden abrir ensamblajes filtrados desde la plataforma, editarlos y guardarlos localmente o de nuevo en la plataforma.

Ventajas: Puede abrir y trabajar en un subconjunto específico de componentes desde un ensamblaje grande sin abrir todo el ensamblaje.

Notas:
  • Los ensamblajes filtrados no admiten el modo de revisión de diseños aligerados o grandes. Los ensamblajes filtrados que abra siempre deben resolverse.
  • Si abre el modelo de ensamblaje completo, no podrá abrir el ensamblaje filtrado al mismo tiempo.

Para trabajar con ensamblajes parciales:

  1. En la aplicación 3DEXPERIENCE, abra la pestaña 3DEXPERIENCE en el panel de tareas.

  2. En Compass, en Mis aplicaciones, inicie el Product Structure Explorer y haga lo siguiente:

    1. En Acceder a su trabajo, haga clic en Abrir contenido y busque un ensamblaje que tenga filtros aplicados.

      Usted u otros usuarios pueden aplicar filtros a un ensamblaje.

    2. Para abrir el ensamblaje filtrado, arrástrelo a la zona de gráficos o haga clic con el botón secundario del ratón en él y, a continuación, haga clic en Abrir.

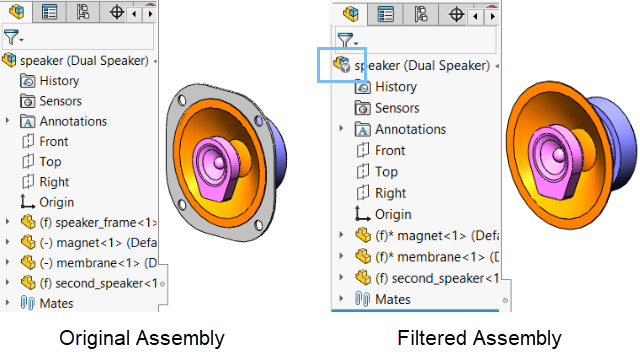

    El ensamblaje filtrado seleccionado se abre en SOLIDWORKS. En el gestor de diseño del FeatureManager, en el nodo superior, este icono indica un ensamblaje filtrado. Los componentes filtrados no aparecen en el gestor de diseño del FeatureManager, pero el software conserva estos componentes en la estructura del producto para su posterior filtrado. Una notificación le avisa de que se trata de un ensamblado filtrado.

  3. Modifique el ensamblaje filtrado según sea necesario. La mayoría de los comandos están permitidos, excepto para los siguientes elementos bloqueados:
    • Nuevas operaciones de ensamblaje, como cortes o redondeos
    • Tablas de diseño
    • No se puede modificar la configuración de nivel superior del ensamblaje.
    • No se puede agregar una familia CAD al ConfigurationManager.
  4. Guarde el ensamblaje filtrado localmente o de nuevo en la plataforma.

Para obtener más información acerca del filtrado, consulte Filtrar datos.

Para obtener más información acerca del Product Structure Explorer, consulte Product Structure Explorer.
