您可以定义实体曲面、壳体圆形边线或顶点（实体或壳体）之间的电缆接头，也可以定义顶点到面、顶点到圆形边线或圆形边线到面的组合。
您可以使用电缆接头对连接以下几何实体的电缆行为进行建模：
圆形或平面的面

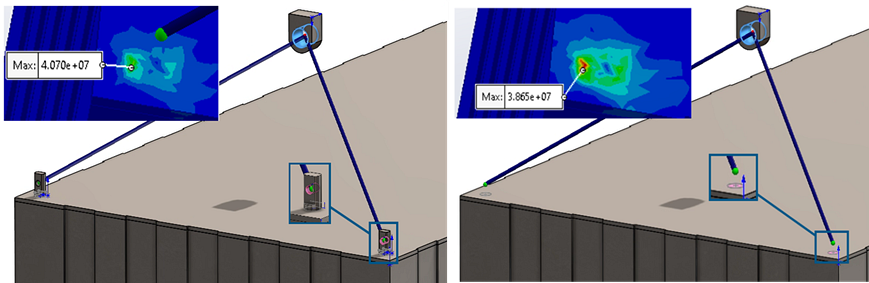

定义电缆接头时，您可选择平面或圆柱面作为支持面。您也可以选择分割面作为支持面。如果选择分割面，您可以定义电缆的连接区域，而不包括角撑板或锚固盒的物理模型。例如，如下图所示，您可以创建一个分割面，将钩子或支架连接到零部件，而不是使用钩子或支架进行建模来连接电缆。然后，您可以使用分割面作为支持面，并使用偏移距离来定位接头的终止接合位置。面选择只适用于实体。
当您选择平面的面时，接头会在面的重心处放置一个参考节点，并使用垂直于面的方向来定义电缆的轴向方向。对于圆柱面，接头会在圆形面的重心处放置一个参考节点，并沿圆柱轴对齐轴向方向。您可以定义偏移，以便沿电缆接头的法线方向或轴向方向移动参考节点。电缆沿位于两端的两个参考节点之间的直线路径分布。如果所选面为同心面，则电缆的轴向方向将与公共轴对齐。
如果您在一端选择多个圆柱面，则它们必须是同心面。电缆接头使用分布式耦合将每个参考节点连接到所选面的耦合节点。
边线
您可定义壳体圆形边线之间的电缆接头。对于圆形边线，接头会在圆形边线的重心处放置一个参考节点，类似于圆柱面。您可以指定偏移，以便沿圆形边线的轴移动参考节点。
电缆沿两个参考节点之间的直线路径分布。您可以在一端使用边线作为支持面，并为另一端选择面或顶点。如果您在一端选择多条圆形边线，则它们必须是同心边线。
顶点
您可定义实体或壳体顶点之间的电缆接头。接头将参考节点直接放置在所选顶点处。它使用分布式耦合将参考节点连接到位于较小影响区域内的耦合节点。与选择边线或面不同，耦合公式的实施不会分布在面上或沿边线，而是在顶点的影响区域周围局部应用。
您可以在电缆的一端或两端选择顶点，也可以在一端选择顶点，在另一端选择面或边线。电缆始终在两个参考节点之间形成直接连接。
