使用座標系統定義邊界方塊

您可以使用座標系統定義邊界方塊。

對於矩形邊界方塊，您可以為長度、寬度和厚度指定 X、Y 和 Z 軸。對於圓柱形邊界方塊，您可以為圓柱形的軸指定 X、Y 或 Z 軸其中之一。

使用座標系統定義矩形邊界方塊：
  1. 開啟模型並按一下插入 > 參考幾何 > 邊界方塊 。
  2. 在 PropertyManager 中的邊界方塊類型下，選擇矩形。

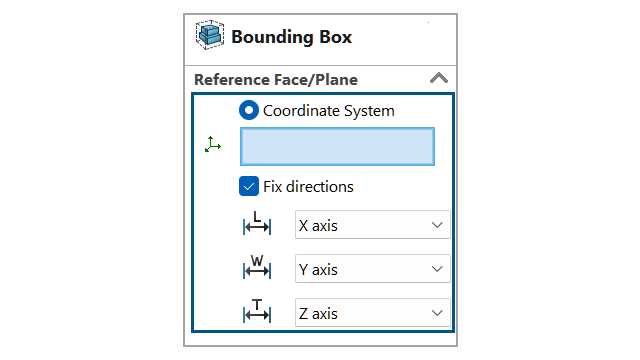

  3. 在參考面/基準面下，選擇座標系統並選擇座標系統。

    即會產生一個矩形邊界方塊。邊線與座標系統的 X、Y 和 Z 軸平行。

  4. 若要變更方向的軸，請選擇修正方向，然後選擇方向的軸：
    長度 指定長度的軸。
    寬度 指定寬度的軸。
    厚度 指定厚度的軸。
使用座標系統定義圓柱形邊界方塊：
  1. 在 PropertyManager 中的邊界方塊類型下，選擇圓柱形。
  2. 在參考面/基準面下，選擇座標系統並選擇座標系統。

    即會產生一個圓柱形邊界方塊。軸與座標系統的 X、Y 或 Z 軸其中之一平行，並以 Z 軸作為預設軸。

  3. 若要變更軸方向，請選擇修正方向，然後選擇軸：
    軸 指定圓柱形邊界方塊的軸。
