Parameter für Spannzangeneinsatz-Gehäuse

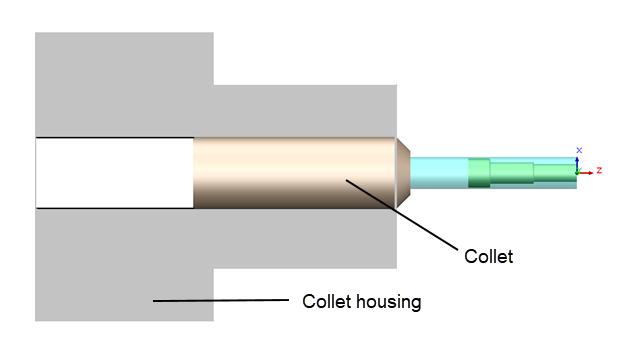

Sie können Parameter für das Gehäuse eines Spannzangeneinsatzes definieren, damit Sie es beim Programmieren eines Teils visualisieren können. Es hilft Ihnen, die Geometrie des Spannzangeneinsatzes direkt im Grafikbereich zu definieren.

Legen Sie im Dialogfeld Collet Parameters (Spannzangeneinsatz-Parameter) unter Collet Housing Parameters (Parameter für Spannzangeneinsatz-Gehäuse) die folgenden Optionen fest:
Option Beschreibung
Collet Housing Diameter (Durchmesser für Spannzangeneinsatz-Gehäuse) Gibt den größten Durchmesser für das Spannzangeneinsatz-Gehäuse an.
Collet Housing Length (Länge für Spannzangeneinsatz-Gehäuse) Gibt die Gesamtlänge des Spannzangeneinsatz-Gehäuses an.
Kerndurchmesser Gibt den Durchmesser des vorderen Teils des Spannzangeneinsatz-Gehäuses an.
Collar Length (Manschettenlänge) Gibt die Länge des vorderen Teils des Spannzangeneinsatz-Gehäuses an.

Sie können die Standardparameter für das Spannzangeneinsatz-Gehäuse in der Technologiedatenbank (TechDB™) speichern. In TechDB auf der Registerkarte Turn Tooling (Drehwerkzeug) unter Collet Housing Parameters (Parameter für Spannzangeneinsatz-Gehäuse) geben Sie die gewünschten Werte an.
