ケーブル結合を使用して、アセンブリ内のケーブル、ロープ、またはチェーンをシミュレートできます。これらは、支持材として機能したり、荷のつり上げ操作を行ったりします。
ケーブル結合は、ソリッド サーフェス間、シェル エッジ間、または頂点間（ソリッドまたはシェルの）に定義できます。また、頂点から面、頂点から円形エッジ、円形エッジから面の組み合わせも可能です。
ケーブル結合は、引張り荷重を受ける際に軸力を伝達する張力のみの要素です。ケーブル結合は、2 つの端の間の距離が初期の長さまたはプレテンションされた長さを超えた場合にのみアクティブになります。その時点でケーブルに引張り応力が生じるため、構造をサポートするのに役立ちます。
ケーブル結合は、分布結合の定型式を使用して、ケーブルの端部ジョイントにある参照節点を、選択した面またはエッジの結合節点グループに接続します。頂点を選択した場合、ケーブルは影響領域内の周囲ノードのグループに接続されます。結合の分布により、結合節点のモーションは参照節点の並進モーションに限定されます。
ケーブル結合を使用してシミュレーションを実行した後、軸力やトルクなどのコネクタの力をリストできます。ケーブルは張力用に設計されており、曲げ剛性がないため、せん断力と曲げモーメントは有効な結果にはなりません。結果は、ケーブルのローカル座標系を基準にして報告されます。この座標系は、選択の順序に基づいて、最初の参照ノードから2番目の参照ノードまで定義されます。軸力は、コネクタのローカル軸に対する方向に応じて、正または負の値を示す場合があります。ケーブルに圧縮荷重がかかっている場合、ケーブルは緩み、軸力はゼロとして報告されます。

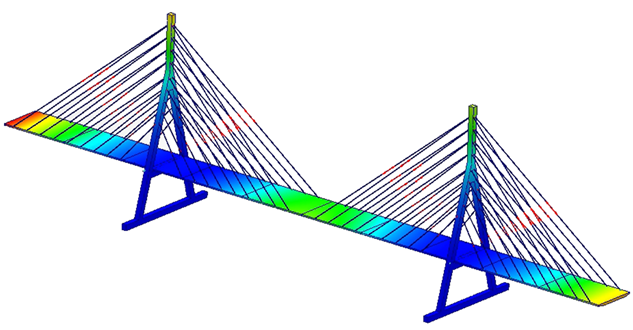

ケーブル結合力の結果は、報告された力と定義された安全軸方向の強度に基づいて色分けされます。このツールを使用することで、ケーブル結合が過剰な負荷に耐えているか、安全な範囲内にあるか、圧縮中であるため非アクティブな状態にあるかをすばやく判断することができます。
| 色 |
説明 |
| 緑色（安全範囲内） |
報告されたケーブルの軸方向の力は、指定された安全軸方向の強度内にあります。 |
| 赤色（過剰な負荷） |
報告されたケーブルの軸方向の力は、指定された安全軸方向の強度を超えています。 |
| 黄色（非アクティブ） |
報告されるケーブルの軸力はゼロになります（ケーブルが緩んでいるか、圧縮されています）。 |
ケーブル結合は線形静解析スタディでサポートされ、SOLIDWORKS Simulation Professional および SOLIDWORKS Simulation Premium で使用できます。
