Datos indicativos
Puede asociar un dato indicativo y un símbolo a una cara o arista del modelo en cualquier documento.
Para crear un dato indicativo y un símbolo:
-
Haga clic en Dato indicativo en la barra de herramientas Anotación o haga clic en Insertar, Anotaciones, Dato indicativo.
-
Establezca las propiedades en el PropertyManager
.

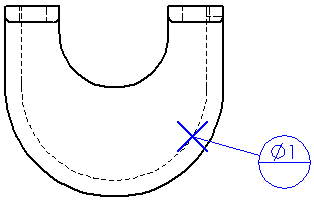

Por ejemplo:
|
Símbolo de destino y Área de destino X seleccionados
|
-
Haga clic en la zona de gráficos para situar el dato y luego el símbolo. Se pueden insertar múltiples símbolos.
Si hizo clic en Sin símbolo indicativo en el PropertyManager, haga clic una vez solamente para colocar la anotación.
-
Haga clic en Aceptar .
Para mover el símbolo de dato indicativo (el globo o el punto), seleccione el símbolo y arrastre el elemento.
Para editar el símbolo de datos indicativos, seleccione el símbolo.
