Área rayada/Rellenar

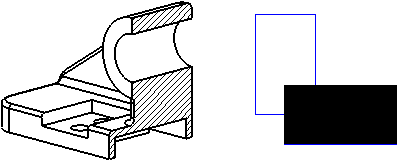

Puede aplicar rayado dentro de los límites que no tienen rayado automático. Se puede aplicar un patrón de rayado o de relleno sólido a una cara de modelo, un segmento de un perfil de croquis cerrado o una región delimitada por una combinación de aristas del modelo y entidades de croquis. Las áreas rayadas sólo se pueden aplicar en dibujos.
Área rayada/Rellenar se aplica automáticamente en las vistas de sección, vistas de sección alineadas y vistas de sección parciales.
Algunas características del área rayada son las siguientes:
-
Si elige que el área rayada sea un relleno sólido, el color predeterminado del relleno es negro. Se puede cambiar el color con la herramienta Color de línea
en la barra de herramientas Formato de línea (excepto en vistas de sección).
-
Se puede incluir área rayada en los bloques.
-
Se puede mover el área rayada a las capas.
-
Solamente se puede seleccionar un área rayada en una Vista rota en su estado no roto; no se puede seleccionar un área rayada que se entrecruza con una rotura.
-
Si cambia los límites de la región, (por ejemplo, si se croquiza un rectángulo que se desea excluir del área rayada o del relleno), se puede hacer clic con el botón derecho del ratón y seleccionar Recrear área rayada para actualizar el área.
-
Cuando el cursor se encuentra sobre un área rayada o un relleno, el cursor pasa a ser
.
-
Las cotas o anotaciones que pertenecen a la vista de dibujo o croquis están rodeadas de un halo de espacio cuando están encima de un área rayada o de un relleno. Puede ignorar esta opción.
-
No es posible un rayado o relleno de área con las operaciones de Copiar o de Cortar y Pegar a menos que entidades de croquis definan el símbolo.
Para configurar las opciones de Área rayada/Rellenar, haga clic en Herramientas, Opciones, Opciones de sistema, Área rayada/Rellenar.
Para agregar un área rayada o un relleno sólido:
Para editar un área rayada o un relleno sólido:
