Базы

Можно присоединить место, определяющее базу, и обозначение к грани или кромке модели в любом документе.

Чтобы создать место, определяющее базу, и обозначение:

  1. Выберите параметр Место, определяющее базу на панели инструментов "Примечания" или выберите Вставка, Примечания, Место, определяющее базу.

  2. Задайте свойства в окне PropertyManager. .

    Например:

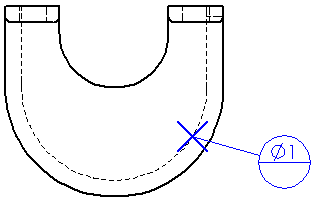

    Точка определяющая базу и Тип маркера X выбраны

  1. Нажмите в графической области в том месте, где необходимо разместить базу и затем обозначение. Можно вставить несколько различных обозначений.

Если выбран параметр Отсутствует заданное обозначение в PropertyManager, щелкните только один раз для размещения примечания.

  1. Нажмите на кнопку OK .


Для перемещения обозначения базы (позиции или точки) выберите обозначение и перетащите элемент.

Чтобы отредактировать обозначение базы, выберите это обозначение.
