Abbinamento delle proprietà nelle equazioni di tabella

Si possono abbinare le proprietà nelle equazioni di tabella.

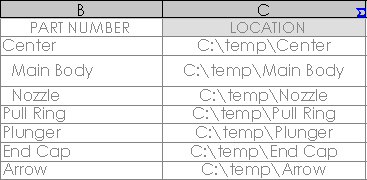

In questo esempio, visualizzare l'ubicazione del file del componente in una tabella di distinta abbinandone le proprietà SW-Nome cartella e SW-Nome file.

  1. Aggiungere una nuova colonna alla tabella ed etichettarla se necessario.
  2. Dalla tabella, fare clic sull'intestazione di cella o colonna e per Tipo di colonna, selezionare Equazione.
  3. Fare clic sullo strumento Equazione.
  4. Nella finestra di dialogo, fare clic su Proprietà personalizzate e selezionare SW-Nome cartella.
  5. Per Precisione, selezionare Formato generale, che immette una serie di parentesi vuote {}.

    Usare questo valore di precisione generale per concatenare i valori di due proprietà personalizzate.

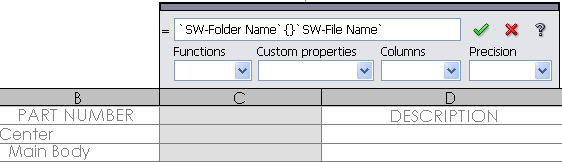

  6. Per Proprietà personalizzate selezionare SW-Nome file e fare clic su .

    Si può fare clic sul simbolo dell'equazione nell'angolo in alto a destra della colonna per modificare l'equazione.
