Mit dem Werkzeug „Modellansicht“ wird eine einzelne Ansicht auf Grundlage einer vordefinierten Ansichtsausrichtung erstellt.
Wenn Sie eine neue Zeichnung erstellen oder wenn Sie eine Modellansicht in ein Zeichnungsdokument einfügen, wird der PropertyManager Modellansicht eingeblendet.
Sie können eine Ausrichtung für die Ansicht aus den Ansichtsnamen im Modelldokument aus der Liste im Dialogfeld
Ausrichtung auswählen:
- Standardansichten (Vorderseite, Oben, Isometrisch usw.).
- Beschriftungsansichten – gekennzeichnet durch ein A auf dem Ansichtssymbol (z. B. *Vorderseite
).
- Aktuelle Modellansicht (nur verfügbar für geöffnete Modelle und nur solange, bis Sie die Ansicht platzieren)
- Benutzerdefinierte Ansichten, die Sie nach Namen gespeichert haben. Das ganze Modell wird angezeigt, selbst wenn die ausgewählte Ansichtsausrichtung eine vergrößerte Teilansicht zeigt.
Beispiel: Verwenden einer Modellansicht

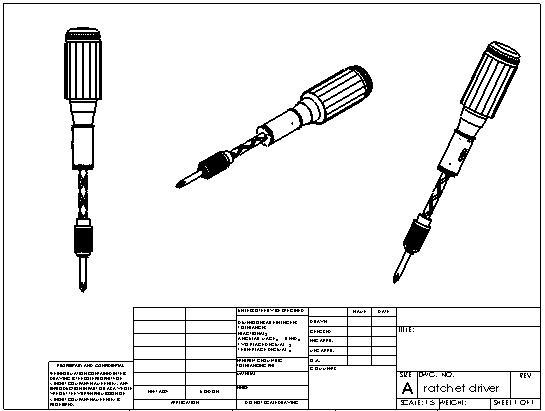

Die Zeichnung zeigt eine Ansicht von oben, eine isometrische Ansicht und eine benutzerdefinierte Modellansicht.
