Puede seleccionar las caras, aristas y vértices creadas por una vista de sección de una pieza o un ensamblaje.
No es posible abrir un croquis en una cara de vista de sección.
Medir y propiedades de sección
- Seleccione una cara en el plano de sección para calcular sus propiedades de sección. Seleccione las aristas o vértices para medir.
- Seleccione caras truncadas para medir longitudes o para calcular propiedades de sección. Las caras truncadas son caras cortadas por el plano de sección.
|

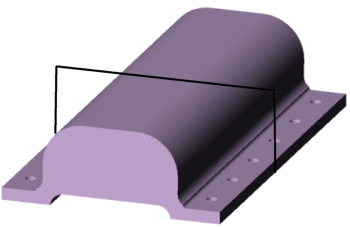

| Caras truncadas
|
Convertir entidades
Para funciones distintas de Medir y Propiedades de sección, las caras truncadas se comportan como si no estuvieran truncadas. Por ejemplo, si abre un croquis en una cara truncada y convierte las aristas, se convierten las aristas de la cara completa.
|
| Se convierte la cara completa
|
