为样条曲线控标标注尺寸

使用 智能尺寸 （尺寸/几何关系工具栏），为样条曲线控标标注尺寸。

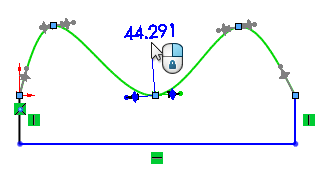

样条曲线控标的范例：

您可以添加以下各项的尺寸：

• 相切重量 1 和 相切重量 2 。
• 相切径向方向

在图形区域中而不是 PropertyManager 中设置任何一个值。

• 在图形区域中而不是 PropertyManager 中设置任何一个值。
• 控制系列零件设计表中的相切重量和方向。

欲为样条曲线控标标注尺寸：

1. 在 编辑草图 模式下，在 参数 的 样条曲线 PropertyManager 中选择相切驱动。

2. 单击智能尺寸（尺寸/几何关系工具栏），或单击工具 > 尺寸 > 智能。
3. 选择样条曲线以显示控标。

   对于 相切重量 1 - 相切重量 2
   选择两端上的任一控标，然后单击以放置尺寸。 在修改框中设置尺寸。
   对于相切径向方向
   选择两端上的任一控标、水平线，然后单击以放置尺寸。 在修改框中设置尺寸。
