样条曲线 PropertyManager

要打开样条曲线 PropertyManager，请执行以下其中一项操作：

  • 创建新样条曲线。 当您双击完成样条曲线时，将显示 PropertyManager。
  • 选择现有样条曲线。

现有几何关系

PM_relations_existing.gif 几何关系 显示草图绘制过程中自动推理的几何关系或使用添加几何关系手工生成的几何关系。当您在列表中选择一项目时，标注在图形区域高亮显示。
PM_information.gif 信息 显示所选草图实体的状态（完全定义、欠定义等等）。

添加几何关系

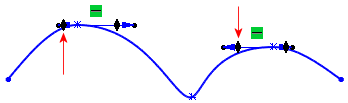

您可在样条曲线型值点之间、在样条曲线控标之间、及在样条曲线控标和外部草图实体之间添加几何关系。选择在相关几何体在草图中存在时出现。

相切径向方向被约束：

选项

  作为构造线 将实体转换到构造几何线。
  显示曲率 显示曲率比例 PropertyManager 并将曲率检查梳形图添加到样条曲线。


  保持内部连续性 保持样条曲线的内部曲率。

当保持内部连续性被清除时，曲率比例大幅减小。


当保持内部连续性被选取时，曲率比例逐渐减小。


以下选项只对于在每端包括有曲率控标的样条曲线才可供使用。默认为标准。
  升度 提升或降低样条曲线度数。您也可拖动控标来调整度数。
  标准 在您第一次创建样条曲线或在消除 升度时显示。
spline_2point_standard.gif spline_2point_raised_degree.gif
标准 升度

参数

如果样条曲线不受几何关系约束，指定以下参数的任何适当组合来定义样条曲线。

PM_Spline_Point.gif 样条曲线控制点数 在图形区域中高亮显示所选样条曲线点。
PM_Start_X_Coordinate_Spline.gif X 坐标 指定样条曲线点的 X 坐标。
PM_Start_Y_Coordinate_Spline.gif Y 坐标 指定样条曲线点的 Y 坐标。
PM_Radius_of_curvature.gif 曲率半径 在任何样条曲线点控制曲率半径。曲率半径只在您从样条曲线工具工具栏或快捷菜单选择添加曲率控制 Tool_Add_Curvature_Control_Spline_Tools.gif，并将曲率指针添加到样条曲线时才出现。
曲率 在曲率控制所添加的点处显示曲率度数。曲率只在您将曲率指针添加到样条曲线时才出现。
PM_Tangent_Magnitude_1.gif 相切重量1 通过修改样条曲线型值点处的样条曲线曲率度数来控制左相切向量。
PM_Tangent_Magnitude_2.gif 相切重量 2 通过修改样条曲线型值点处的样条曲线曲率度数来控制右相切向量。
PM_Tangent_Radial_Direction.gif 相切径向方向 通过修改相对于 X、Y、或 Z 轴的样条曲线倾斜角度来控制相切方向。
PM_Tangent_Polar_Direction.gif 相切极坐标方向 控制相对于放置在与样条曲线点垂直的点处基准面之相切向量的提升角度。
您也可为样条曲线控标标注尺寸。
  相切驱动 使用相切重量和相切径向方向来激活样条曲线控制。
  重设此控标 将所选样条曲线控标重返到其初始状态。
  重设所有控标 将所有样条曲线控标重返到其初始状态。
  弛张样条曲线 当您首先绘制样条曲线并显示控制多边形时，您可拖动控制多边形上的任何节点以更改其形状。如果拖动引起样条曲线不平滑，您可重新选择样条曲线来显示 PropertyManager，然后单击参数下的弛张样条曲线以将形状重新参数化（平滑）。弛张样条曲线命令可通过拖动控制多边形上的节点而重新使用。
  成比例 在您拖动端点时保留样条曲线形状；整个样条曲线会按比例调整大小。
