远程位移（刚性连接）

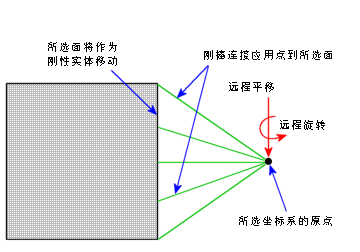

当替换的零部件相对于模拟的零部件充分固定，并且您清楚远程平移和/或旋转可替换其对模型其余部分的影响时，可以使用此选项。约束的应用点通过固定杆有效地连接到所选的面。

以固定方式连接到共同点的所选面只能作为刚性实体变形。每个面的面积和形状都保持不变。在具有固定连接的面附近可能会产生高应力。

欲将远程位移（固定连接）应用到面：

1. 在 Simulation study tree 中，用右键单击外部载荷 图标并选择远程载荷/质量 。

2. 在类型下，选择位移（刚性连接）。

3. 从图形区域中，单击要应用远程位移的面。

4. 在参考坐标系下，选择整体（默认整体坐标系）或用户定义。

• 对于用户定义，在选择坐标系 内单击，然后从弹出的 FeatureManager 树中选择一个坐标系。

5. 在位置下，执行以下操作：

1. 为长度 选择所需的单位。

2. 在 X-位置 、Y-位置 和 Z-位置 框中键入远程位移作用点的坐标。

6. 在平移下，执行以下操作：

1. 将单位 设定为所需的长度单位。

2. 单击要指定的平移零部件并键入其值。

7. 在旋转下，执行以下操作：

1. 将单位 设定为所需的旋转单位。

2. 单击要指定的旋转零部件并键入其值。

8. 单击 。
