DimXpert 大小尺寸选项
这些选项定义了公差类型和值，以应用于新生成的大小尺寸，包括使用大小尺寸
和自动尺寸方案
工具生成的尺寸。
这些选项不会影响预先存在的特征、尺寸或公差。
大小尺寸选项有：
|
直径（凸台、圆柱、柱形沉头孔、锥形沉头孔和简单直孔） |
|
|
|
|
|
柱孔直径（柱形沉头孔的柱孔部分） |
|
|
|
|
|
锥孔直径 |
|
|
|
|
|
锥孔角度 |
|
|
|
|
|
长度 - 槽口/凹口 |
|
|
|
|
|
宽度 - 槽口/凹口/宽度 |
|
|
|
|
|

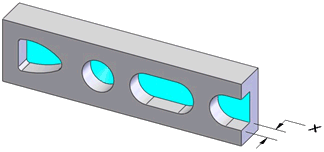

深度（柱孔、柱形沉头孔、锥孔、凹口、袋套、简单直孔、槽口） |
|
|
|
|
|
圆角半径 |
|
|
|
|
|
倒角 |
|
|
|
|
|
相交圆 |
|
公差类型选项
对称。值被认为是加和减 双边。从特征的名义大小增加或减去值 块。小数位数 常规
您为 DimXpert 方法选择的是块公差还是普通公差，将决定出现的是块还是普通选项。请参阅工具、选项、文档属性、DimXpert。 |
