新设计算例

您现在可生成设计算例以估算或优化模型。新设计算例界面合并了优化算例及设计情形以前使用的界面。您可以在结果视图标签上单击不同迭代或情形的列，来图解迭代或情形的更新实体和计算结果。

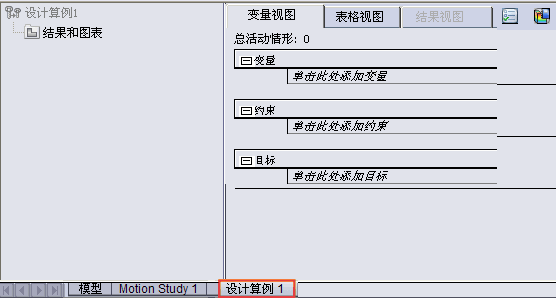

要生成算例，请单击设计算例 （工具工具栏）或插入 > 设计算例 > 添加。设计算例选项卡将出现在图形区域底部。

您也可用右键单击算例标签并选择生成新设计算例。

您还可以在 SolidWorks 中为无 Simulation 结果的模型使用设计算例。例如，您可以通过将装配体的密度和模型尺寸设置为变量，体积设置为约束的方法将装配体的质量减至最小。

设计算例中可以使用的传感器取决于您的 SolidWorks 许可以及运行的是评估算例还是优化算例模式。

  SolidWorks Standard SolidWorks Professional SolidWorks Premium SolidWorks Simulation Professional SolidWorks Simulation Premium
质量属性
标注
Simulation 数据
  • 优化设计算例
    要执行优化，在设计算例标签上选中优化复选框。如果您选择将变量定义为范围或是定义目标，则程序会自动选取优化复选框。在多数情况下，都是使用变量视图选项卡来设置优化设计算例的参数。
  • 估算设计算例
    通过此模块，您可以在无需执行优化的情况下评估某些情形并查看其结果。使用变量视图后选项卡，程序会自动根据所定义离散变量的所有可能组合来定义各种情形。而表格视图标签则仅在运行算例前需要手动指定每种情形或清除某些情形时使用。
  • 查看设计算例的结果
    单击结果视图标签可查看结果。
  • 设计算例结果
    下列表格总结了变量与算例质量的不同组合所产生的预期结果：
  • 旋钮的设计算例
    您将通过解决本例中的问题来研究新的设计算例界面。通过定义变量、约束和目标来执行旋钮的优化，使其质量最小化。这样便可减少材料来节约零件成本，同时能满足验证约束。
父主题： Simulation 算例
