DimXpert pro díly – přehled

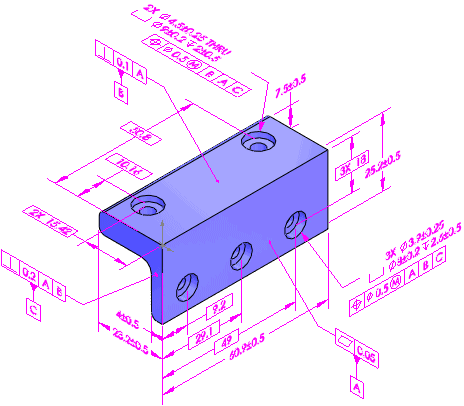

DimXpert pro díly je sada nástrojů, která slouží k aplikování kót a tolerancí na díly podle požadavků normy ASME Y14.41-2003 a ISO 16792:2006. Následně můžete použít tolerance s nástrojem TolAnalyst k provedení analýzy sestavení na sestavách, nebo s návazným systémem CAM, jinými analýzami tolerance či metrologickými aplikacemi. Další informace najdete v tématu Přehled o Xperts.

Nastavte Celkovou normu skicování na ANSI (ASME) nebo ISO v nabídce Nástroje, Možnosti, Vlastnosti dokumentu, Norma skicování.

Prvky

Prvky DimXpert znamenají prvky průmyslové výroby. Např. v oboru CAD se vytváří prvek „skořepina“, který odpovídá prvku „kapsa“ v oboru průmyslové výroby.

Podporované prvky průmyslové výroby:

Rozpoznávání prvků

Při aplikaci kót DimXpert na prvky průmyslové výroby používá DimXpert následující metody pro rozpoznávání prvků:

1. Rozpoznávání prvků modelu

2. Rozpoznávání topologie

Rozpoznávání prvků modelu

Výhoda rozpoznávání prvků modelu spočívá v tom, že se v případě úpravy prvku modelu – zejména při přidávání prvků či ploch – zjištěné prvky aktualizují. DimXpert rozpoznává tyto prvky návrhu:

• Zkosení

• Kosmetický závit

• Určitá vysunutí (pro vyjmutí pole)

• Zaoblení

• Díra Průvodce dírami

• Jednoduchá díra

• Některá pole (výstupky, kužely, lineární, kruhové a zrcadlené pro vyjmutí pole)

Rozpoznávání topologie

Pokud rozpoznávání modelu nedokáže rozpoznat prvky, DimXpert použije rozpoznávání topologie. Výhoda rozpoznávání topologie spočívá v tom, že na rozdíl od rozpoznávání modelu rozpozná prvky průmyslové výroby, jako jsou drážky, vruby a kapsy. Pro prvky na importovaných tělech se používá pouze rozpoznávání topologie. Pokud změníte geometrii, dojde k aktualizaci prvků topologie, ale nové instance nejsou do prvků pole přidány.

Použití DimXpert

Postup použití aplikace DimXpert pro díly:

1. Otevřete díl ke kótování pomocí aplikace DimXpert.

2. Nastavte možnosti aplikace DimXpert. Klepněte na Nástroje, Možnosti, Vlastnosti dokumentu a nastavte různé možnosti DimXpert, jako je Geometrická tolerance.

3. Vložte kóty a geometrické tolerance ručně nebo automaticky.

1. Postup ručního vložení kót a geometrických tolerancí:

1. Nastavte datum pomocí nástroje Datum .

2. Přidejte tolerance a kóty pomocí nástrojů DimXpert, jako jsou Kóta velikosti , Kóta umístění , Prvek pole a Geometrická tolerance .

K určení typů prvku použijte výběr prvků.

3. Klepnutím na Zobrazit stav tolerance  lze zobrazit, které prvky jsou podurčené nebo přeurčené ve velikosti či umístění.

4. Pro úplné omezení dílu aplikujte další kóty a tolerance podle potřeby.

Chcete-li nastavit barvu kót DimXpert, klepněte na Možnosti , Možnosti systému, Barvy. Pod položkou Nastavení barevného schéma vyberte Popisy, DimXpert.

2. Postup automatického vložení kót a geometrických tolerancí:

1. Klepněte na Automatické kótovací schéma (panel nástrojů DimXpert), nebo vyberte Nástroje, DimXpert, Automatické kótovací schéma.

2. Nastavte možnosti PropertyManager.

3. Klepněte na .

4. Uložte díl.
