Ora è possibile manipolare e assegnare valori di raggio ai punti di controllo tra i vertici di un raccordo con raggio variabile.
I raccordi a raggio variabile ora comprendono le anteprime. Si può selezionare Anteprima completa,Anteprima parziale o Nessuna anteprima nel PropertyManager Raccordo.
Le informazioni circa l'uso dei punti di controllo del raccordo con raggio variabile:

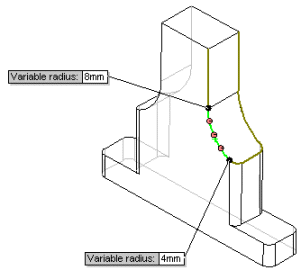

- È possibile assegnare un valore di raggio a ciascun punto di controllo oppure assegnare solo valori a uno o a entrambi i vertici.
-

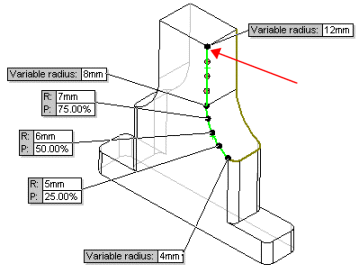

Il sistema si porta di default sui tre punti di controllo posizionati ad incrementi equidistanti di 25%, 50% e 75% lungo il bordo tra i due raggi variabili.
-
La posizione relativa di ogni punto di controllo può essere modificata usando i seguenti metodi:
- Modifica della percentuale del punto di controllo nella didascalia
-

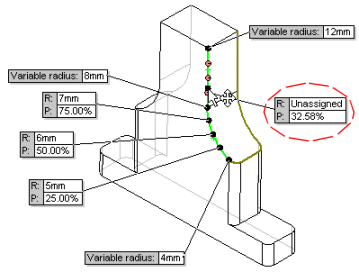

Selezione del punto di controllo e trascinamento di quest'ultimo in una nuova posizione
- Sarà possibile aggiungere o sottrarre i punti di controllo lungo il bordo selezionato per il raccordo, mentre si crea il raccordo o dopo averlo creato usando Modifica funzione. Sia con l’aggiunta che con l’eliminazione, i punti di controllo presenti lungo il bordo selezionato sono equidistanti con incrementi lungo il bordo selezionato.
-
Aggiungi i punti di controllo: Un punto di controllo può essere selezionato con il tasto Ctrl e il trascinamento per generare un punto di controllo addizionale in un'altra ubicazione. Oppure, dal PropertyManager, si può incrementare il valore nella casella Numero di istanze
. Aggiungendo i nuovi punti di controllo mediante il PropertyManager, aggiunge i punti nelle posizioni di default.
-
Sottrarre i punti di controllo: I punti di controllo possono essere rimossi facendo clic con il tasto destro e selezionando Cancella dal menu rapido. Oppure, dal PropertyManager, si può incrementare il valore nella casella Numero di istanze . Eliminando i nuovi punti di controllo mediante il PropertyManager, i punti saranno rimossi dalle posizioni di default.
- Sarà anche possibile selezionare più di un'entità di schizzo da raccordare. Completare ogni entità prima di selezionare qualsiasi entità addizionale in Elementi da raccordare
, nel seguente modo:
- Applicazione di un raggio ad ogni vertice
-
Applicazione dei valori di raggio ad uno o a tutti i punti di controllo
-
Cambiamento della posizione di un punto di controllo prima o dopo dell'applicazione di un valore radiale
-
Aggiunta di nuovi punti di controllo, se necessario
