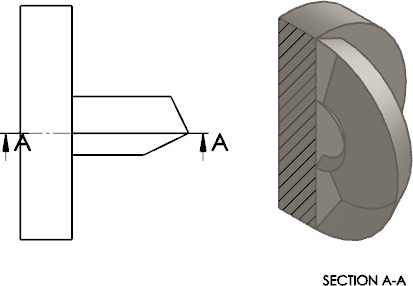

Puede crear una vista de sección de sólidos de superficie a partir de una vista principal de una pieza. Adicionalmente, puede aplicar anotaciones como notas y cotas a la sección transversal de la superficie.
Para crear una vista de la sección de sólidos de superficie:
En una vista de dibujo, haga clic en Vista de sección
(barra de herramientas Dibujo) o en . En el PropertyManager, seleccione Visualizar conjuntos de superficies. Esta configuración se mantiene en todas las sesiones.
Puede crear una vista de sección de sólidos de superficie para dibujos heredados si las vistas principales de los dibujos cuentan con los sólidos de superficie.
