Creazione di viste interruzione modello nelle parti

Per creare viste interruzione modello nelle parti:

  1. Aprire install_dir\samples\whatsnew\parts\model break views\brace strip.sldprt.
  2. Fare clic su Inserisci > Vista interruzione modello.

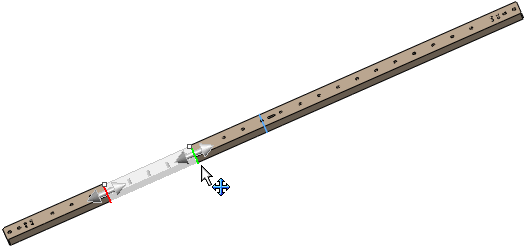

  3. Nell'area grafica, usare i quadratini per spostare i piani rosso e verde in modo approssimativo, come illustrato.

  4. Nel PropertyManager, in Fasi interruzione modello, fare clic su Applica.

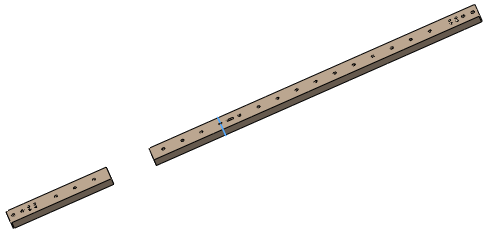

    Viene visualizzata un'interruzione nel punto in cui sono state inserite le linee di interruzione.

  5. Nel PropertyManager, in Fasi interruzione modello, fare clic su Aggiungi fase.
  6. Nell'area grafica, usare i quadratini per spostare i piani rosso e verde in modo approssimativo, come illustrato.

  7. Nel PropertyManager:
    1. Fare clic sulla scheda Stili.
    2. In Stile, fare clic su Interruzione a zig zag.
    3. Fare clic su .

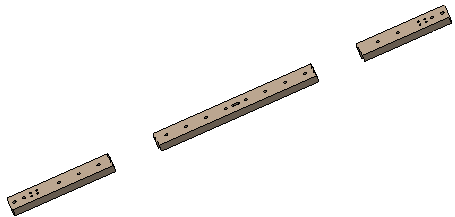

      Una nuova configurazione derivata, Vista interruzione modello1, con due fasi di interruzione viene aggiunta nella configurazione Default.
