Creazione di viste interruzione modello negli assiemi

Per creare viste di interruzione modello negli assiemi:

  1. Aprire install_dir\samples\whatsnew\parts\model break views\flow body.sldasm.
  2. Fare clic su Inserisci > Vista interruzione modello.

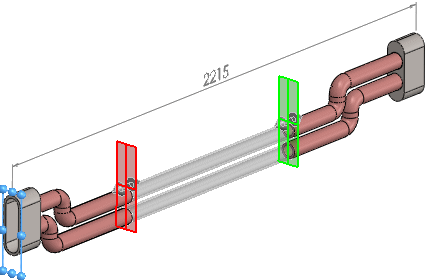

  3. Nell'area grafica, usare i quadratini per spostare i piani rosso e verde in modo approssimativo, come illustrato.

  4. Nel PropertyManager:
    1. Fare clic sulla scheda Stili.
    2. In Stile, fare clic su Interruzione del condotto.
    3. Per Metodo, fare clic su Singole interruzioni.
    4. In Proprietà:

      • Impostare Gioco su 100.
      • Spostare il controllo Intensità forma circa a metà tra il centro e Alta.
      • Impostare Angolo su 15º.

    5. Fare clic su .

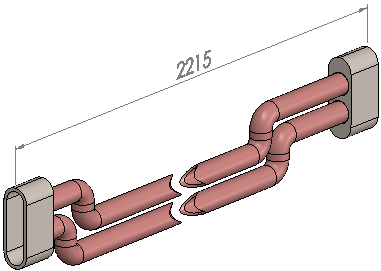

    Sebbene l'interruzione venga applicata, la quota (2215) rimane la stessa.
