创建垂直于视图方向的基准面

您可以通过设置参考顶点偏移量创建平行于屏幕的参考基准面。

1. 打开 install_dir\samples\whatsnew\parts\shoe.sldprt。
2. 单击基准面（参考几何体工具栏）或插入 > 参考几何体 > 基准面。

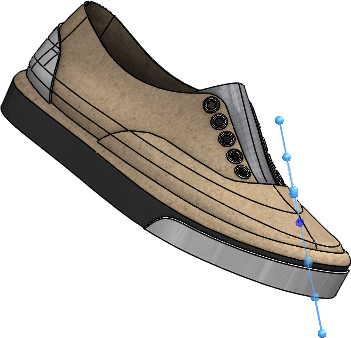

3. 在图形区域中，选择所示的顶点用于第一参考。


4. 在 PropertyManager 的第一参考中：
   1. 单击平行于屏幕。
   2. 将距离设为 0。
5. 单击 。
6. 旋转模型以查看创建的基准面是否垂直于屏幕。


7. 在 FeatureManager 设计树中，右键单击基准面 1，然后单击编辑特征。
8. 在 PropertyManager 的第一参考下，单击更新基准面以重新定向基准面，使其平行于屏幕。
9. 单击 。
