可用于 SOLIDWORKS Premium。
您可展平单面或多个面曲面。 您无法平展具有孔或其他内部几何体的曲面。
要平展曲面：
- 打开 install_dir\samples\whatsnew\parts\surface.sldprt。
- 单击平展
（曲面工具栏）或。
- 在图形区域中：
- 选择曲面用于要平展的面/曲面
。

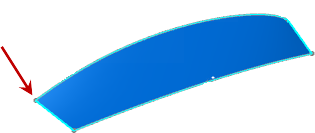

- 选择所示的顶点用于要平展的顶点或边线
。
- 单击
。

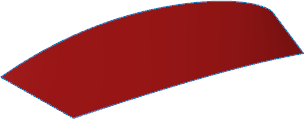

- 在图形区域中，右键单击平展曲面，然后单击变形图解
。图形区域将出现变形图解，显示压缩或拉伸曲面的位置。
- 要只显示平展曲面，在 FeatureManager 设计树中右键单击边界曲面 3，然后单击隐藏
。
请参阅 SOLIDWORKS 帮助： 平展曲面。
