Balkenrichtungen

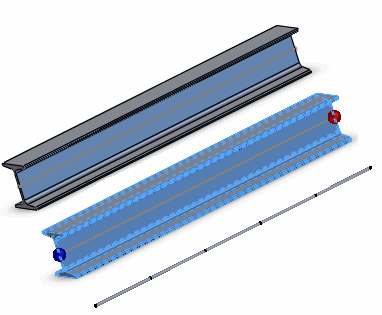

Wenn Sie einen geraden Balken erstellen, erzeugt die Software automatisch ein Koordinatensystem für ihn. Dieses System definiert die Axialrichtung und die Richtungen 1 und 2, die für die Anzeige der Balkenergebnisse verwendet werden. Die Axialrichtung reicht von Ende 1 des Balkens bis Ende 2 . Die Richtungen 1 und 2 werden von der Software automatisch je nach Profileigenschaften zugewiesen. Eine Reihe von Balkenelementen werden auf dem Balken erstellt.

Für Kurvenprofile erstellt die Software eine Reihe kurzer gerader Balken als Annäherung an die Geometrie. Jedes Balkenelement hat seine eigenen Richtungen. Die Axialrichtung für jeden Balken des ausgetragenen Schnitts (s. Abb.) ist durch die gerade Linie, die die Verbindungen verbindet, definiert. Im Grafikbereich wird ein Koordinatensystem in der Mitte des Balkens angezeigt.

Anzeigen des Koordinatensystems von Balken

Anzeigen des Koordinatensystems von Balken:

  1. Führen Sie eine Studie mit Balkenvernetzung (Strukturbauteil-Vernetzung mit standardmäßiger Verwendung von Balken) aus.
  2. Doppelklicken Sie auf eine Darstellung, um sie im Grafikbereich anzuzeigen.
  3. Klicken Sie mit der rechten Maustaste im Grafikbereich, und wählen Sie Einstellungen.
  4. Wählen Sie im PropertyManager unter Verformungsdarstellungs-Optionen die Option Balkenrichtungen anzeigen aus.
  5. Klicken Sie auf .

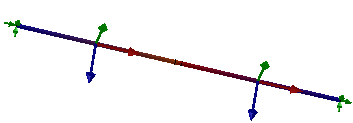

    Der rote Pfeil zeigt die positive Axialrichtung an, der grüne Pfeil zeigt die positive Richtung 1, und der blaue Pfeil zeigt die positive Richtung 2 für jeden Balken an.
