Tabelas e controles foram reformatados para facilitar seu uso.
Essas melhorias se aplicam às guias Lista de materiais, Contém e Local de uso e a muitas caixas de diálogo.
A nova estrutura de tabela inclui o seguinte:
- Uma coluna Tipo apresenta uma visualização em miniatura de arquivos do SOLIDWORKS quando você passa o mouse sobre o ícone de tipo de arquivo.
- Uma coluna Avisos que exibe somente avisos substitui a coluna Resultado.
- As linhas são destacadas em azul claro quando você passa o mouse sobre elas.
- As linhas selecionadas são realçadas em azul.
A edição do texto da coluna é mais visível na guia Lista de materiais e nas caixas de diálogo Copiar árvore, Mover árvore, Gerar item e Criar referências de arquivo.
- Células editáveis são realçadas em azul.
- As linhas editadas são destacadas na cor amarela, com o texto modificado mostrado em azul e em negrito.
Outras alterações à guia Lista de materiais incluem:
- A coluna que exibe uma visualização em miniatura de arquivos do SOLIDWORKS mostra um novo cabeçalho, Tipo.
- Se você classificar em uma coluna, ela é realçada em verde.
- Uma quantidade editada é exibida em azul e negrito, ao invés de em verde.
- Ao salvar uma alteração na quantidade, uma barra laranja é exibida à esquerda do texto atualizado.
- Realce completo de células que era usado nas versões anteriores para comparar BOMs foi substituído pelo realce na aresta da célula.
- Barras laranja aparecem à esquerda das células editadas ao comparar BOMs.
- Uma barra verde aparece à esquerda de cada célula ao adicionar uma nova linha e comparar.
- Uma barra vermelha aparece à esquerda de cada célula ao excluir uma linha e comparar.

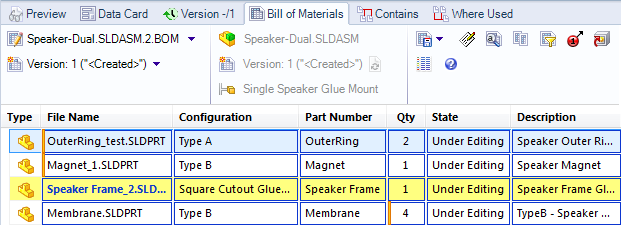

A seguir, você verá as alterações na interface em um BOM nomeado. A linha sendo editada atualmente é realçada em amarelo. As barras laranjas indicam texto que foi editado e salvo.
