Sie können vorgeschriebene Verschiebungen in nicht-linearen Studien in ausgewählten Zeitschritten aktivieren und deaktivieren.
Verfügbar mit einer Lizenz für SOLIDWORKS Simulation Premium.
So geben Sie eine vorgeschriebene Verschiebung in einem bestimmten Zeitschritt in einer nicht linearen Studie frei:
- Wenden Sie eine vorgeschriebene Verschiebung auf ausgewählte geometrische Elemente an (Flächen, Kanten oder Eckpunkte).
- Klicken Sie im PropertyManager Einspannung unter Variation mit Zeit auf Kurve.
- Für die Zeitschritte, für die Sie die vorgeschriebene Verschiebung entfernen möchten, klicken Sie im Dialogfeld Zeitkurve auf den nach unten zeigenden Pfeil in der Y-Spaltenzelle und wählen Sie Aus.

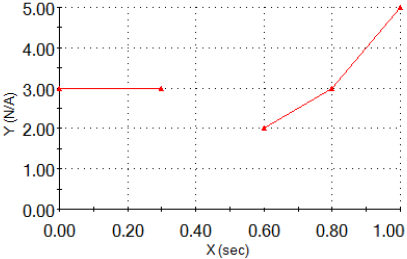

Geben Sie z. B. diese Kurvendatenwerte ein, um die vorgeschriebene Verschiebung für die Zeitschritte im Bereich von 0,3 Sekunden bis 0,6 Sekunden zu deaktivieren.
| Punkte |
X |
Y |
|---|
| 1 |
0 |
3 |
| 2 |
0,3 |
3 |
| 3 |
0,4 |
Aus |
| 4 |
0,6 |
2 |
| 5 |
0,8 |
3 |
| 6 |
1 |
5 |
