Mit dem Tool zum Aufteilen in Vernetzungsabschnitte können Sie das Netz in Abschnitte aufteilen und interne Vernetzungselemente in Simulation Studien anzeigen.
Sie können die Qualität der internen Vernetzung überprüfen und Anpassungen an den Vernetzungseinstellungen vornehmen, ehe Sie die Studie ausführen. Sie können auch die Kanten der Vernetzungselemente anzeigen, die durch eine Schnittebene beschnitten werden, wenn Sie Ergebnisdarstellungen in Abschnitte aufteilen.
Sie können eine Vernetzungsabschnittsdarstellung aus einer Darstellung der Vernetzungsqualität oder aus einer Ergebnisdarstellung erstellen. Sie können die Qualität der internen Volumenkörper-Füllungselemente überprüfen, ehe Sie die Studie ausführen.
Nachdem Sie das Netz erstellt haben und bevor Sie die Studie ausführen, klicken Sie mit der rechten Maustaste auf eine Darstellung der Vernetzungsqualität und klicken Sie auf Vernetzungsabschnitt.
Um eine Vernetzungsabschnittsdarstellung anzuzeigen, die eine Ergebnisdarstellung überlagert, klicken Sie mit der rechten Maustaste auf eine aktive Ergebnisdarstellung und klicken Sie auf Vernetzungsabschnitt.
Wählen Sie im PropertyManager Vernetzungsabschnitt eine Referenzebene oder einen Referenzzylinder für die Ausrichtung der Vernetzungsschnittebene. Sie können die Vernetzungsschnittebene im Grafikbereich dynamisch positionieren. Der Abstand
wird dynamisch aktualisiert, wenn Sie den Cursor entlang der Referenzachse verschieben.
Um die Kanten der Elemente anzuzeigen, die von der Schnittebene beschnitten werden, wählen Sie Vernetzungskante anzeigen.
|

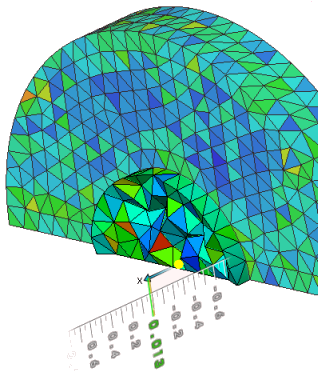

| Vernetzungsabschnitt der Seitenverhältnisdarstellung einer Vernetzung |
