切削ねじ山の作成

  1. 部品ファイルを開きます。
    円筒の直径は 6mm です。 6mm のねじ山の輪郭も作成しますが、円筒には任意の輪郭を作成できます。 ねじ山の輪郭は、穴またはシャフトの直径によって決まるわけではありません。

  2. 挿入（Insert） > フィーチャー（Features） > ねじ山（Thread） をクリックします。
  3. グラフィックス領域で、円筒形の上部エッジを選択します。
  4. PropertyManager の仕様（Specification）で、次を実行します。
    1. タイプ（Type）で Metric Die を選択します。
    2. サイズ（Size）を M6x1.0 に設定します。

    プレビューの色は、システム（System）オプションの一時的グラフィック、材料削除（Temporary Graphics, Remove Material）と材料追加（Add Material）にある色スキーム設定（Color Scheme Settings）によって変わります。
  5. ねじ山の位置（Thread Location）で、次を実行します。
    1. オフセット（Offset）をクリックします。
    2. 反対方向（Reverse Direction）をクリックします。
    3. オフセット距離（Offset Distance）を 1.00mm に設定します。
  6. 押し出し状態（End Condition）で、ねじ山長さの保持（Maintain Thread Length）をクリックします。

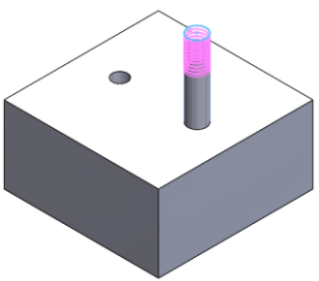

    ねじ山の輪郭が、長さ 10mm から 11mm に更新されます。

  7. をクリックします。
