설계 의도는 치수를 수정할 때 모델이 어떻게 변경되는지를 좌우합니다.
설계 의도의 한 예를 블럭에 구멍을 만들고 치수를 부가하는 방법에서 볼 수 있습니다. 구멍은 코너나 모서리선에서 일정한 거리를 가지도록 지정하거나 면의 중심 지점에 있도록 지정할 수 있습니다. 설계 의도를 고려하여 작성하였다면, 블럭의 크기나 구멍을 변경할 때마다 파트가 정확히 재생성될 것입니다.
SOLIDWORKS는 구속조건, 변수, 모델 동작을 포함한 모든 설계 의도를 간직합니다. 처음 설계할 때 선을 대강 그린 후에 나중에 치수를 부가하여 원하는 대로 만들 수 있습니다. 또한, 언제든지 스케치와 피처 치수를 수정하여 파트를 재생성할 수 있습니다.

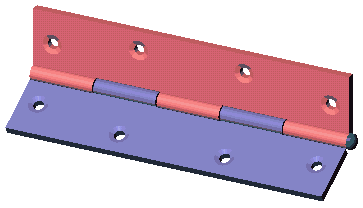

다음 보기에서는, 한 구멍은 고정되어 있고 다른 한 구멍은 방정식(수식)으로 생성되었으며 다른 두 개의 구멍은 대칭 복사되었습니다. 힌지 크기가 변경될 때, 길이와 너비에 따라 구멍이 적절한 간격으로 유지되도록 할 것입니다.
