스케치에 치수를 부가하지 않고도 피처를 작성할 수 있습니다. 그러나, 언제나 스케치에 치수를 부가하는 습성을 들이는 것이 좋습니다.
치수는 모델의 설계 의도와 상응합니다; 예를 들어, 여러 개의 구멍을 설계할 때 모서리 끝에서 부터 일정한 거리를 지정하거나 또는 두 구멍 간의 일정한 거리를 지정하여 설계하는 등 설계자가 원하는 의도대로 할 수 있습니다.
블럭의 가장자리에서부터 일정한 거리를 지정하여 구멍을 배치하려면, 원의 지름 치수를 정하고 원의 중심점과 블럭의 끝 모서리선과의 거리를 지정해줍니다. 원은 기본값으로 중심점에서부터 측정됩니다.
두 구멍간에 일정한 거리를 둘 목적으로 구멍을 배치하려면, 두 원의 중심점 사이의 거리 치수를 부가합니다. 또한, 원에 최소 거리 또는 최대 거리에 치수를 지정할 수도 있습니다.

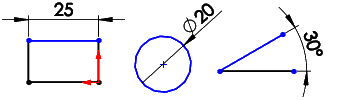

대부분의 치수(선형, 원형, 각도 치수)는 치수/구속조건 도구 모음에 있는 지능형 치수
를 사용하여 삽입할 수 있습니다.
기초선, 좌표, 모따기 등과 같은 부가적인 치수 도구를 치수/구속조건 도구 모음에서 사용할 수 있습니다.
스케치의 모든 요소의 치수를 완전 정의 스케치로 한번에 기입할 수 있습니다.
치수를 변경하려면, 치수를 두 번 클릭하고 수정 대화 상자에서 수치를 바꾸거나 스케치를 끌어 수정합니다.
