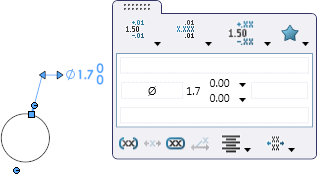

Палитра размеров

Палитра размеров появляется при вставке или выборе размера, облегчая процесс изменения свойств и формата размеров. С ее помощью можно изменить допуск, точность, стиль, текст и другие параметры форматирования, не обращаясь к PropertyManager.

Если выбрано несколько размеров, то свойства и параметры форматирования, заданные в палитре, будут применены ко всем из них.

Для отображения палитры размеров выполните следующие действия.

Вставьте или выберите размер в чертеже.

При вставке или выборе одного или нескольких размеров кнопка-переключатель Палитры размеров отображается в верхней части указателя. При перемещении указателя на кнопку отображается Палитра размеров. Нажмите в любом месте палитры, чтобы заблокировать ее расположение. Палитра размеров скрывается при перемещении указателя вне границ графической области или при отмене выбора размера каким-либо другим способом, например, щелчком в графической области. Палитра размеров является контекстной панелью инструментов, которую можно выключить.

Тип допуска

Выберите в списке. Варианты для выбора зависят от типа размера.

В зависимости от типа допуска в палитре размеров отображаются стрелки вниз, с помощью которых можно выбрать другую максимальную или минимальную вариацию. Эти стрелки можно использовать для изменения максимальной или минимальной вариаций.
Точность единиц измерения

В списке можно выбрать количество знаков после запятой для значения размера.

Точность допуска

В списке можно выбрать количество знаков после запятой для значения допуска.

Стиль

Выберите любую из настроек форматирования, которая была применена к размерам в чертеже, что позволяет сэкономить время при форматировании размеров. Чтобы определить стили, см. Стиль.
Добавить скобки
Размер по центру

При перетаскивании текста размера между выносными линиями, текст размера привязывается к центру между выносными линиями.
Размер для осмотра
Сместить текст
Горизонтальное выравнивание
Вертикальное выравнивание
