部品ドキュメントでは、階層ではなく作成順でフィーチャーを表示するように FeatureManager デザイン ツリーを設定できます。
FeatureManager デザイン ツリーを右クリックし、 をクリックします。 フラット ツリー ビューでは、カーブ、2D スケッチ、3D スケッチはそれらを参照しているフィーチャーに吸収されません。 代わりに、作成順に表示されます。
フラット ツリー ビューは、部品でのみ使用できます。
フラット ツリー ビューでは、ユーザー作成のフォルダを除き、通常の FeatureManager デザイン ツリーの機能をすべて使用できます。 フラット ツリー ビューでフィーチャーを並べ替えることができますが、設計意図が変更されます。
フラット ツリー ビューでは吸収されない項目があります。 次のフィーチャーは、フラット ツリー ビューでも変わらずに項目が吸収されます。
- 単一穴
- 穴ウィザードで作成された穴
- 取付ボス
- リップ/溝
- スナップ フックの溝
- ベント
- スナップ フック
- 板金フィーチャー
- ライブラリ フィーチャー
- 溶接鋼材レイアウト
- スケッチ ブロック
次の例では、標準ビューとフラット ツリー ビューで同じ部品を表示しています。
|
|

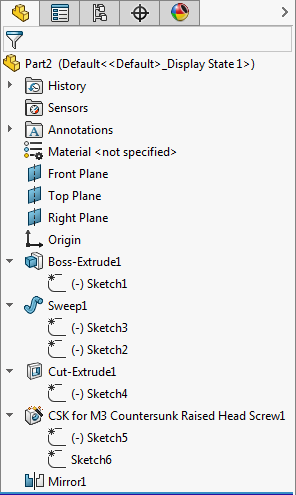

標準ビュー: 項目は階層的に表示され、スケッチはフィーチャーに吸収されます。 |

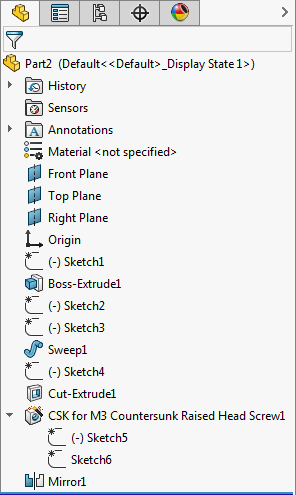

フラット ツリー ビュー: 項目は作成順に表示されます。例外は穴ウィザードの穴で、スケッチに吸収されます。 |
