Melhorias de desempenho para o SOLIDWORKS Simulation

Várias melhorias na área dos gráficos, geração da malha e formulação de contato melhoram o desempenho global do produto do Simulation.

  • Os símbolos dos conectores de pino foram reprojetados. Com os símbolos reprojetados, você pode identificar o tipo de conector de pino (com anel de retenção ou chave) na área de gráficos sem abrir o PropertyManager do conector de pino.

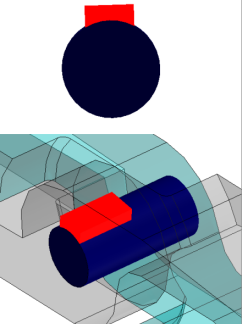

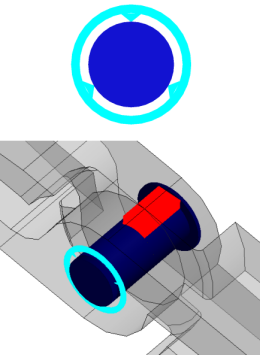

    Símbolo para pino com anel de retenção (sem translação) Símbolo para pino com chave (sem rotação)
  • Os símbolos de pré-carregamento para parafusos identificam a pré-carga axial ou de torque aplicada.
    Símbolos para parafusos com pré-carga de torque Símbolos para parafusos com pré-carga axial
  • Os índices de falha dos critérios de falha de cascas compostas (Tsai-Hill, Tsai-Wu, e tensão máxima) são calculados a partir das tensões nodais. Antes, os índices de falha eram calculados a partir dos valores de tensão no elemento.
  • O gerador de malhas baseado em curvatura mesclado é compatível com métodos H-adaptativo e P-adaptativos.
  • A alocação de memória otimizada ou apoio multisegmentado para os compiladores Intel melhoram o desempenho dos estudos com união superfície-superfície e de definições de contato sem penetração. O tempo gasto pelo programa na fase de formulação da união e de contatos sem penetração é reduzido.
  • Melhoria notável no desempenho que possibilita a redução do tempo de solução do solver iterativo FFEPlus para estudos estáticos.
