A ferramenta de diagnóstico Stress Hot Spot detecta as regiões do modelo que apresentam as tensões mais altas.
Disponível para estudos estáticos.
Clique com o botão direito do mouse na pasta Resultados
e clique em Stress Hot Spot Diagnostics.
As tensões mais altas nas áreas de interesse podem ser atribuídas a singularidades de tensão devido a recursos de geometria, como cantos agudos, cargas pontuais ou condições de limite fixas.
As singularidades de tensão têm natureza divergente, ou seja, ao reduzir o tamanho da malha, espera-se que o valor das singularidades de tensão aumente até o valor teórico de infinito. Os valores legítimos de concentração de tensão têm natureza convergente e atingem um valor estável à medida que você refinar a malha.

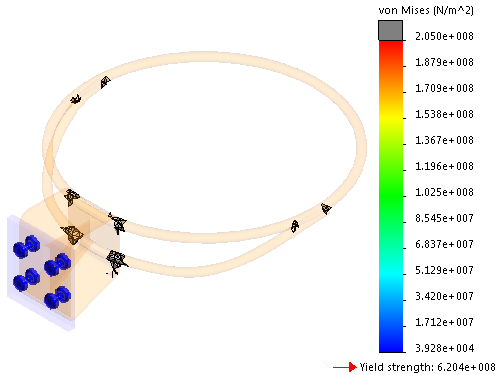

Quando pontos de tensão forem detectados, você poderá visualizar essas regiões do modelo com uma plotagem de pontos de tensão que mostra a variação das tensões von Mises. Você pode especificar uma cor personalizada (a cor padrão é cinza) para os valores de tensão maiores do que o valor limite que aciona a detecção de pontos de tensão.
Clique em Isolate Stress Hot Spots no PropertyManager Stress Hot Spot para exibir somente as áreas identificadas como pontos de tensão.
