在草图、3D 模型、装配体或工程图中测量距离、角度和半径。 还要测量直线、点、曲面和平面的大小和它们之间的大小。

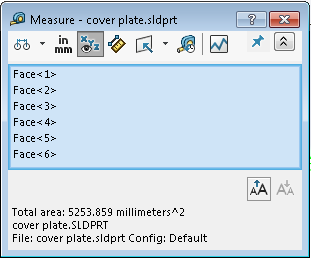

要打开测量对话框：
单击 测量
（“工具”工具栏）或。
当您选择一个顶点或草图点时，会显示其 x、y 和 z 座标值。
如果“测量”工具未激活，则所选实体的常用测量工具出现在状态栏中。
 |
圆弧/圆测量
|
选择以在选取圆弧/圆时指定要显示的距离。
|
|
单位/精度
|
选取以指定自定义测量单位和精度。
|
|

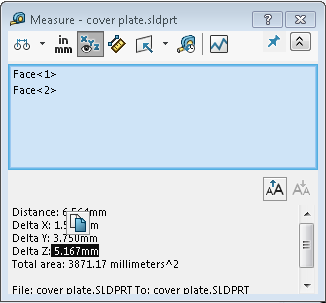

显示 XYZ 测量
|
选择以在图形区域中在所选实体之间显示 dX、dY 及 dZ 测量。 消除以只显示所选实体之间的最小距离。 |
|
点对点
|
启用点对点模式以测量模型上任意两点之间的距离。 |
|
XYZ 相对于
|
选择一坐标系：
|
 零件原点
|
|
|
 坐标系实例
|
用户定义的坐标系。
|
此选项仅在当前文档有多个可用坐标系时可用。 |
|
投影于
|
显示所选实体之间投影于以下之一上的距离：
|
 无
|
投影和正交不计算。
|
|
 屏幕
|
|
|
 选择面/基准面
|
软件计算所投影的距离（于您所选的基准面上）及正交距离（与您所选的基准面正交）。 投影和正交显示在测量对话框中。
|
在分离工程图中，如果模型未装入，所有测量将报告为 2D 投影数据。
|
|
测量历史记录
|
打开“测量历史记录”对话框，以查看在此 SOLIDWORKS 当前进程期间进行的所有测量。 |
|
创建传感器
|
打开传感器 PropertyManager，以设置软件在测量值改变时提示您。 |
 |
|
将测量对话框固定到图形区域。 单击  以关闭对话框。 单击  以取消固定 测量对话框。 按 Esc 键以关闭对话框（仅当对话框未固定时）。 |
 |
|
切换测量的显示状态。 |
