Pour ajouter une révision à une table (ajouter une ligne):
- Cliquez sur

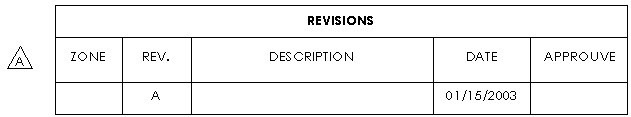

dans le coin inférieur gauche d'une table de révisions activée.Une révision est ajoutée dans la table avec la date actuelle. S'il y a déjà des révisions dans la table, la nouvelle révision apparaît sous la dernière et porte la lettre suivante dans la séquence.

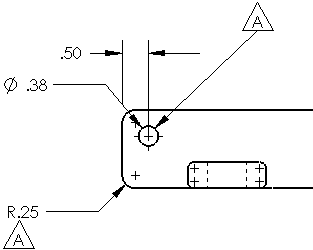

- Cliquez pour placer un ou plusieurs symboles de révision dans la mise en plan. Pour ajouter une ligne d'attache, placez le symbole sur un sommet, une arête ou une face.
Les symboles sont des annotations de type Note.
Une autre façon d'insérer une ligne dans une table de révisions est de cliquer avec le bouton droit de la souris dans la table de révisions et de sélectionnez .
Vous pouvez définir une option pour invoquer l'outil Symbole de révision chaque fois que vous insérez une ligne dans une table de révision.
Dans , sélectionnez Activer le symbole lors de l'ajout d'une nouvelle révision. Lorsque cette option est sélectionnée, chaque fois que vous insérez une ligne dans une table de révisions, l'outil Symbole de révision s'ouvre pour vous permettre d'insérer des symboles de révision dans la mise en plan. Lorsque cette option est désactivée, la colonne Description dans la nouvelle ligne est activée pour que vous puissiez insérer du texte.
Si vous utilisez SOLIDWORKS PDM pour gérer la table de révisions, suivez l'une des méthodes ci-dessus pour insérer la ligne d'espace réservé à la révision.
