Création d'un filetage coupé

  1. Ouvrez un fichier de pièce.
    Le diamètre du cylindre est de 6 mm. Bien que vous créiez également un profil de filetage de 6 mm, vous pouvez créer n'importe quel profil sur le cylindre. Le profil de filetage n'est pas dicté par le diamètre du trou ou de la broche.

  2. Cliquez sur Insertion > Fonctions > Filetage.
  3. Dans la zone graphique, sélectionnez l'arête supérieure du cylindre.
  4. Dans le PropertyManager, sous Spécification :
    1. Dans Type, sélectionnez Matrice métrique.
    2. Définissez Taille sur M6x1,0.

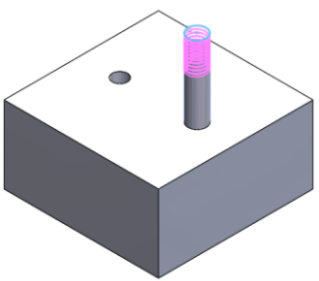

    La couleur de l'aperçu varie en fonction des Paramètres de combinaison de couleurs dans Options du système, sous Graphiques temporaires, Enlever le matériau et Ajouter un matériau.
  5. Sous Emplacement du filetage :
    1. Cliquez sur Décalage.
    2. Cliquez sur Inverser la direction.
    3. Réglez la Distance de décalage sur 1,00 mm.
  6. Sous Condition de fin, cliquez sur Maintenir la longueur de filetage.

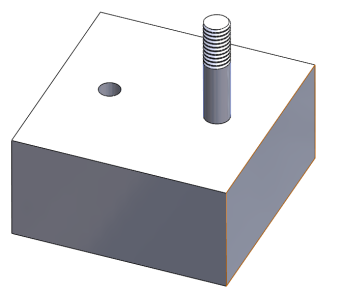

    Le profil de filetage est mis à jour et passe de 10 à 11 millimètres de long.

  7. Cliquez sur .
