タブおよびスロットの作成

タブおよびスロットを作成するには:

  1. system_dir:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2018\samples\whatsnew\sheet metal\tab_and_slot.sldprt を開きます。
  2. タブおよびスロット（Tab and Slot） （板金ツールバー）または挿入（Insert） > 板金（Sheet Metal） > タブおよびスロット（Tab and Slot）をクリックします。
  3. PropertyManager で次を行います。
    1. 間隔（Spacing）の下で等間隔（Equal Spacing）を選択し、インスタンス数（Number of Instances） を7に設定します。
    2. タブ（Tabs）の下で、長さ（Length） を5mm に、高さ（Height） をブラインド（Blind）に、タブの高さ値（Tab Height Value） を5mm に、それぞれ設定します。

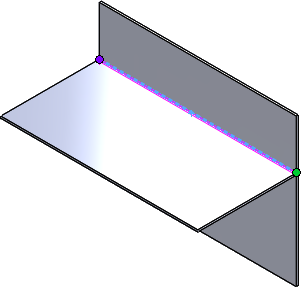

  4. グラフィック領域内で：
    1. タブ エッジ（Tab Edge） に表示されたエッジを選択します。

    2. スロット面（Slot Face）

      に表示された背面を選択します。
  5. をクリックします。
