PropertyManager Imagen de croquis: Página 2

En la segunda página del PropertyManager Imagen de croquis, puede trazar contornos o seleccionar áreas por color para crear datos de vector con la herramienta Trazado automático. Esta herramienta crea un croquis que puede guardar y editar.

Utilice esta herramienta para convertir:
  • Logotipos de empresa
  • Diseños de geometría escaneada:

La segunda página del PropertyManager Imagen de croquis solo está disponible cuando se activa la herramienta Trazado automático como un complemento. Haga clic en Herramientas > Complementos y seleccione Trazado automático en el cuadro de diálogo.

Desde la primera página del PropertyManager, haga clic en y, en la segunda página, aplique estos parámetros para convertir los datos de trama en datos de vector:

Configuración de trazado

  Herramientas de selección

Utilice para seleccionar áreas rectangulares

Seleccione áreas rectangulares.

Utilice para seleccionar áreas dibujadas a mano

Seleccione áreas de forma irregular trazando consecutivamente líneas rectas y curvas.

Utilice para seleccionar áreas poligonales

Seleccione áreas poligonales trazando líneas rectas consecutivas.

Utilice para seleccionar color .

Seleccione un área en función de su color.

Indica el color seleccionado con la herramienta de selección Utilice para seleccionar color .
  Iniciar trazo Muestra los resultados de la selección de área o color.

Configuración de la vista preliminar

Mostrar imagen de origen
Mostrar geometría de trazado Active o desactive para visualizar la geometría de trazado seleccionada para la conversión.

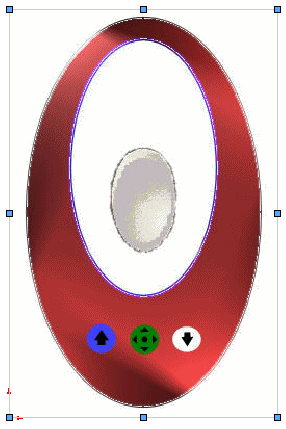

Mostrar imagen de origen seleccionada Mostrar imagen de origen y Mostrar geometría de trazado seleccionado
Mostrar imagen de origen desactivada y Mostrar geometría de trazado seleccionada

Ajustes

Todos los controles deslizantes ajustan el nivel de la imagen de origen.
Luminosidad de imagen Ajusta el nivel de luminosidad.

Contraste de imagen Ajusta la diferencia entre áreas claras y oscuras.

Tolerancia de color Ajusta el grado de reconocimiento del color seleccionado por parte de la aplicación.



Tolerancia de reconocimiento Ajusta el nivel con el que el trazado creado coincide con la geometría.

Vídeo: Tolerancia de reconocimiento de trazado automático

Aplicar

Aplicar Haga clic en Aplicar para validar la geometría de trazado.
La geometría de trazado no se convierte en geometría de SOLIDWORKS que se puede guardar como un archivo .sldprt hasta salir del PropertyManager Imagen de croquis.
