Podczas tworzenia lub edycji powierzchni neutralnych w trybie ręcznym można modyfikować kierunki powierzchni generowane przez polecenie Powierzchnia neutralna.
Aby otworzyć menedżera właściwości PropertyManager Powierzchnia neutralna, należy wykonać jedną z następujących czynności:
- Kliknąć Powierzchnie neutralne
(pasek narzędzi Narzędzia do form).
- Kliknąć .
- Wybrać operację Powierzchnia neutralna w drzewie operacji FeatureManager i kliknąć Edytuj operację
.
Aby uaktywnić tryb ręczny dla powierzchni neutralnych, w menedżerze właściwości PropertyManager, dla Opcji wybrać Tryb ręczny.
Powierzchnię neutralną można ustawiać w następujący sposób:
- Przeciągnąć uchwyt, aby zapobiec przecięciu powierzchni zachodzących na siebie.
- Zmienić definicję obszaru powierzchni pomiędzy dwoma wierzchołkami, aby określić wypełnioną powierzchnię:
- Kliknąć prawym przyciskiem myszy wierzchołek na krawędzi części i wybrać Początek obszaru wypełniania powierzchni.
- Kliknąć prawym przyciskiem myszy drugi wierzchołek na krawędzi części i wybrać Koniec obszaru wypełniania powierzchni.
|
| Powierzchnia neutralna wygenerowana bez trybu ręcznego ma linie powierzchni przecinającej |
 |

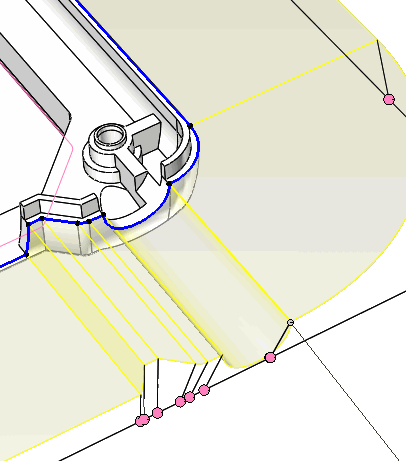

| Tryb ręczny generuje uchwyty dla linii przenoszonej powierzchni |
