Złożenie z ruchomym łącznikiem bez ruchomości

Aby oszacować scenariusz najgorszego przypadku bez uwzględnienia zezwolenia na ruch łącznika, należy:

  1. Otworzyć złożenie, aby je oszacować.
  2. Utworzyć badanie TolAnalyst i przejść do menedżera właściwości PropertyManager Wynik.
  3. W części Parametry analizy, wyczyścić Ruchome łączniki i szpilki.
    W tym przykładzie, w części Podsumowanie analizy, Min wynosi 48 a Max wynosi 52, co daje całkowity zakres 4mm.
Aby uzyskać minimum najgorszego przypadku, TolAnalyst oblicza otwory z prześwitem płyt górnych w rozmiarze LMC 11, co daje tolerancję pozycji 1. TolAnalyst może następnie symulować podstawowy wymiar 105 pomiędzy otworami jako 104.
W przypadku wsporników osi, gdy TolAnalyst oblicza otwory z prześwitem płyt górnych w rozmiarze LMC 11, wynikowa tolerancja pozycji wynosi 1,0, co pozwala na obliczenie podstawowego wymiaru 27,5 od bazy pomiarowej B do otworów jako 28.

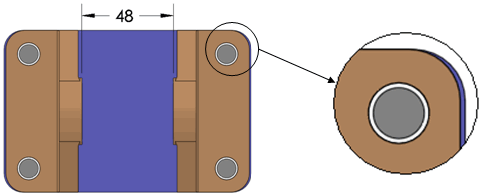

Zmontowanie części przy nie zaznaczonej opcji zezwolenia na ruch łącznika powoduje, że TolAnalyst wyrównuje otwory z prześwitem we wspornikach osi koncentrycznie z otworami gwintowanymi w płycie górnej, co daje minimum najgorszego przypadku równe 48.
