Propriedades do documento - Notas

Você pode especificar as configurações de desenho no nível do documento para notas. Disponível para todos os tipos de documento.

Para abrir esta página:

Em um desenho aberto, clique em Opções (barra de ferramentas Padrão), selecione a guia Propriedades do documento e, em seguida, selecione Anotações > Notas.

Padrão geral de desenho

Padrão geral de desenho Herdado das configurações da página Padrões de desenho selecionada

Padrão de notas de base

Padrão de notas de base
Selecione um padrão:
  • ANSI
  • ISO
  • Din
  • Jis
  • Bsi
  • GOST
  • Gb

Estilo de linha de chamada

Estilo de linha de chamada Selecione: um estilo.
Espessura de linha de chamada Selecione: uma espessura ou selecione Tamanho personalizado e digite uma espessura.

Texto

Fonte

Clique para modificar a fonte.
Alinhamento do texto Selecione:
  • Central
  • Esquerdo
  • Direita

Âncora da linha de chamada

Âncora da linha de chamada Selecione uma posição padrão de âncora:
  • Mais próximo
  • Esquerdo
  • Direita

Exibição de chamada

Exibição de linha de chamada Selecione entre:
  • Reta
  • Curva. Insere uma curva horizontal na linha de chamada que é alinhada com o texto. Selecione uma dessas opções:
    • Usar comprimento de linha de chamada do documento. Deriva o comprimento da linha de chamada das configurações da página Anotações.
    • Comprimento da linha de chamada. Permite inserir o comprimento da porção não curva da linha de chamada.
  • Sublinhado
Snap de justificação da linha de chamada (disponível para os padrões DIN e JIS). Permite que a linha de chamada em um balão faça snap em um dos lados do balão.

Borda

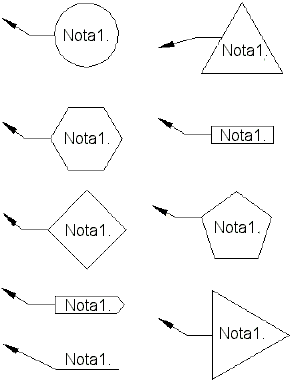

Estilo Selecione Nenhum para exibir o texto da nota sem borda ou selecione um estilo de borda.
Tamanho Selecione um tamanho na lista (um número específico de caracteres), Ajuste preciso (que ajusta automaticamente o texto) ou Tamanho personalizado (onde você pode definir o tamanho do balão).
Caso selecione Ajuste preciso, você poderá adicionar preenchimento para especificar um offset entre a borda e o texto.
tight-fit.gif tight-fit-padded.gif
Ajuste preciso Ajuste preciso com preenchimento de 0,25 polegada

Formatação

Espaçamento de parágrafo Define o espaçamento entre parágrafos adjacentes.

0,25 polegadas entre os parágrafos quando todo o texto estiver selecionado

Não exibir o ponto final com bordas Suprime o ponto final após o número de parágrafo quando a nota tiver uma borda.

Layer

Layer
Selecione uma camada.
Você deve primeiro criar camadas para o desenho antes de selecioná-las para propriedades do documento.
Você deve selecionar Por padrão para Camada (barra de ferramentas Camada) no documento da vista de desenho para aplicar essas configurações de camadas.
