Vistas de quebra de modelo dentro de desenhos

Use a ferramenta Vista de quebra de modelo para criar vistas de quebra 3D baseadas na configuração (também conhecidas como vistas interrompidas) de um modelo para vistas individuais de desenho.

Você pode criar vistas de quebra em um modelo de orientação isométrica com formas de quebra tradicionais, incluindo a descrição precisa de quebras de tubo rígido. Isso permite que peças em ângulo e vistas de desenho isométricas quebrem corretamente.

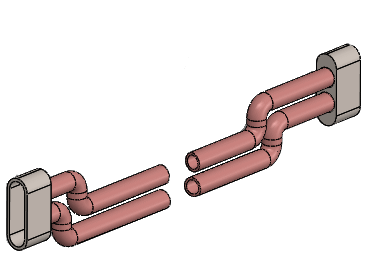

Quebra na montagem

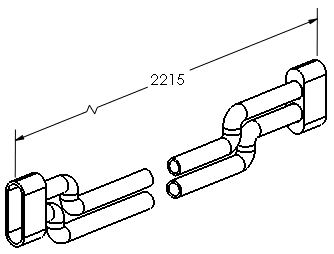

Quebra no desenho

Para exibir uma vista de quebra de modelo em um desenho:

  1. Selecione a vista de desenho de um modelo que contém uma vista de quebra de modelo.
  2. Siga um destes procedimentos:
    • No PropertyManager de Vista de desenho, em Configuração de referência, selecione Exibir no estado explodido ou de quebra de modelo.
    • Clique com o botão direito na vista de desenho e selecione Propriedades. Na caixa de diálogo, em Informações de configuração, selecione Exibir no estado explodido ou de quebra de modelo e clique em OK.
