Vista de modelo cria uma única vista com base em uma orientação e vista predefinida.
O PropertyManager de Vista de modelo é exibido quando você cria um novo desenho, ou quando insere uma vista de modelo em um documento de desenho.
Você seleciona uma orientação para a vista nos nomes das vistas no documento do modelo, como listado na caixa de diálogo
Orientação:
- Vistas padrão (Frontal, Superior, Isométrica etc.)
- Vistas de anotação - indicado por um A no ícone de vista (*Frontal
, por exemplo).
- Vista de modelo atual (disponível apenas em modelos abertos e até a vista ser inserida)
- Vistas personalizadas que você salvou, por nome. O modelo inteiro é exibido, mesmo se a orientação da vista selecionada exibir uma vista parcial com zoom de aproximação.

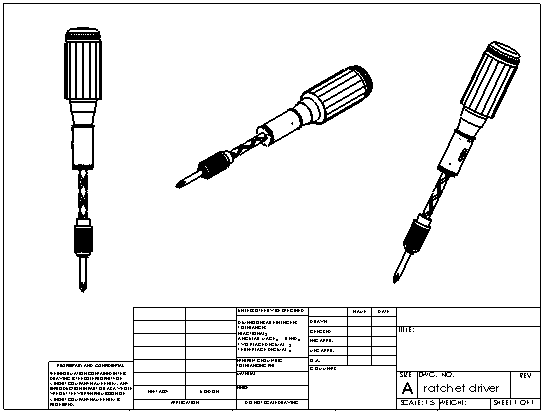

Exemplo: Usar uma vista de modelo
O desenho mostra uma vista superior, uma vista isométrica e uma vista do modelo definida pelo usuário.
