Vistas predefinidas

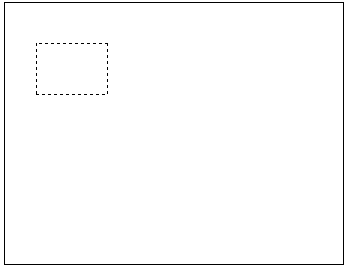

Para inserir uma vista predefinida em um desenho:

É possível adicionar Vistas projetadas em uma vista predefinida. Por exemplo, se você inserir uma vista frontal, pode projetar as vistas superior e direita para criar as 3 vistas padrão predefinidas. Vistas projetadas são automaticamente orientadas e alinhadas à vista original. As vistas projetadas agem como vistas predefinidas.

Você pode copiar e colar as vistas predefinidas.

• Arraste. Arraste o modelo de um documento de peça ou montagem aberto da árvore de projeto do FeatureManager para o documento de desenho. Todas as vistas predefinidas disponíveis serão preenchidas.
• Inserir modelo. Clique com o botão direito em uma vista predefinida e selecione Inserir modelo. Siga um destes procedimentos:
  • No PropertyManager de Inserir modelo, selecione um modelo na lista Documentos abertos ou clique em Procurar para localizar um arquivo de modelo.
  • Selecione uma vista que contém um modelo.
  • Em outra janela, selecione o modelo na área de gráficos, ou na árvore de projetos do FeatureManager.

    A vista e todas as suas vistas relacionadas (como as projetadas) são preenchidas quando você clica em .

• Selecionar ou Procurar. Selecione uma vista predefinida. No PropertyManager, em Inserir modelo, selecione um nome na lista Peça/Montagem de modelos abertos na sessão atual ou clique em Procurar para localizar um arquivo de modelo. A vista e todas as suas vistas relacionadas (como as projetadas) serão preenchidas quando você clicar em .
