Eliminar dimensões duplicadas de modelos ao inserir.
|
Dimensões duplicadas não são inseridas nos desenhos quando as dimensões do modelo são inseridas (por padrão). Esta opção define e substitui o valor predeterminado Eliminar duplicatas no PropertyManager de Itens do modelo. |
|
Eliminar notas duplicadas de modelos ao inserir.
|
Notas duplicadas não são inseridas nos desenhos quando as notas do modelo são inseridas (por padrão). |
|
Marcar todas as dimensões de peças/montagens para importação em desenhos por padrão.
|
Define todas as dimensões que você inserir em um modelo como Marcar para desenho. As dimensões são incluídas quando você insere dimensões do modelo nos desenhos. Consulte Itens do modelo.
|
|
Aplicar escala nas novas vistas de desenho automaticamente.
|
As 3 vistas padrão são escaladas para ajustar-se à folha de desenho, qualquer que seja o tamanho do papel selecionado. Esta configuração pode criar valores de escala inadequados.
|
|
Ativar símbolo ao adicionar uma nova revisão.
|
Permite clicar na área de gráficos para posicionar símbolos de revisão quando uma revisão é adicionada a uma tabela de revisão. |
|
Exibir novos círculos de detalhe como círculos.
|
Novos perfis de vistas de detalhe aparecem como círculos. Quando desmarcado, são exibidos os perfis esboçados.
|
|
Selecionar entidades ocultas.
|
Você pode selecionar as arestas tangentes ocultas (removidas) e as arestas que ocultou manualmente quando passa o ponteiro sobre elas.
|
|

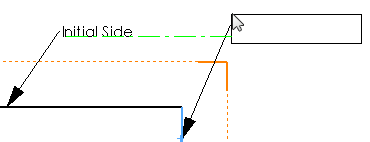

Desativar inferência de nota/dimensão.
|
Se desmarcado, quando você colocar uma nota ou dimensão, uma linha aparecerá indicando o alinhamento horizontal ou vertical com as outras notas ou dimensões.
Desmarcado
Marcado
|
|
Desativar a mesclagem de notas durante o arrasto.
|
Desabilita a fusão de duas notas ou de uma nota e uma dimensão quando arrastadas uma sobre a outra. |
|
Imprimir marca d'água fora de sincronia.
|
Uma marca d'água Desenho desanexado do SOLIDWORKS - Impressão fora de sincronia é aplicada nas cópias impressas de desenhos desanexados se o desenho não estiver sincronizado com o modelo.
|
|
Exibir nomes de geometria de referência em desenhos.
|
Os nomes das entidades da geometria de referência são exibidos quando elas são importadas para um desenho.
|
|
Ocultar componentes automaticamente ao criar uma vista.
|
Qualquer componente de uma montagem que não está visível em uma nova vista de desenho é oculto e listado na guia Ocultar/exibir componentes da caixa de diálogo Propriedades da vista de desenho. Os componentes estão presentes, e todas as informações de componentes são carregadas. Os nomes dos componentes ficam transparentes na árvore de projeto do FeatureManager. Consulte Propriedades da vista de desenho.
Você pode exibir os componentes ocultos sempre que quiser. Consulte Ocultar/Exibir componentes.
Esta vista inferior de uma montagem mostra os componentes de pilha contidos na montagem. Quando você seleciona Ocultar componentes automaticamente ao criar uma vista, as pilhas ficam ocultas. Quando esta opção está desmarcada, as pilhas são exibidas com linhas pontilhadas.
Marcado
Desmarcado
|
|
Exibir pontos centrais de arcos do esboço.
|
Pontos centrais de arcos do esboço são exibidos nos arcos e círculos no desenho.
|
|
Exibir pontos de entidade de esboço.
|
Os pontos finais das entidades de esboço são exibidos como círculos preenchidos nas folhas de desenho e nos formatos de folha, mas não nas vistas de desenho.
|
|
Exibir hachura do esboço por trás da geometria.
|
Quando esta opção está selecionada, a geometria do modelo é exibida sobre o hachurado.
Marcado
 Desmarcado
|
|
Exibir imagens de esboço na folha por trás da geometria
|
Exibe as imagens de esboço como o plano de fundo das vistas de desenho.
Imagem de esboço no plano de fundo
Imagem de esboço fora do plano de fundo
|
|
Imprimir linhas de quebra em vistas de quebra.
|
Nas vistas de quebra, as linhas de quebra que se estendem além da aresta de uma peça são impressas. |
|

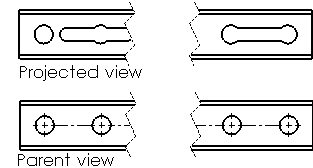

Alinhar quebras com a vista do pai para vista projetada
|
Alinha as quebras na vista projetada com as quebras na vista pai.
|
|
Preencher paleta de vistas automaticamente.
|
Exibe a vista de desenho na Paleta de vistas quando você clica em Criar desenho a partir da peça/montagem. Quando desmarcado, o PropertyManager de Vista de modelo é aberto para que você insira as vistas de desenho. |
|
Exibir diálogo de formato de folha ao adicionar nova folha.
|
Exibe o diálogo Formato de folha quando você adiciona uma nova folha de desenho. Consulte Formato de folha. |
|
Ajustar o espaçamento quando dimensões são excluídas ou editadas (adicionar ou alterar tolerâncias, texto, etc.).
|
Reajusta automaticamente o espaço entre as dimensões restantes se você excluir uma dimensão ou remover texto de uma dimensão. |
|
Reutilizar as letras da vista para as vistas auxiliar, detalhada e de seção.
|
Reutiliza letras de vistas excluídas (auxiliar, detalhe, seção) no desenho. |
|
Habilitar a numeração automática do parágrafo
|
Ativa o modo de numeração de parágrafo ao digitar uma nota que começa com 1. e um espaço (numeral 1 seguido por um ponto final e um espaço). |
|
Sobrescrever nome da coluna de quantidade na Lista de Materiais.
|
Usa o nome inserido em Nome a usar para a quantidade em uma BOM. |
|
Escala da vista de detalhes.
|
Especifica a escala da vista de detalhes. A escala é relativa à escala da vista de desenho a partir da qual a vista de detalhes é gerada. Se a escala da vista de origem for 2:1 e a escala da vista de detalhe for 2X, a vista de detalhe resultante será 4X.
|
|
Propriedade personalizada usada como Revisão.
|
Especifica uma propriedade para as tabelas de revisão, que é armazenada como o valor da revisão na guia Personalizar da caixa de diálogo Informações de resumo. O padrão é Revisão. |
|
Incremento do movimento do teclado.
|
Especifica a unidade de valor do movimento quando você usa as teclas de setas para mover (em incrementos) vistas de desenho, anotações ou dimensões. |
