La fonction Surface frontière vous permet de créer des surfaces tangentes ou avec courbure continue dans les deux directions (tous les côtés de la surface). Cette fonction donne la plupart du temps un résultat de meilleure qualité que l'outil Lissage.
Les concepteurs de produits de consommation et autres nécessitant des surfaces de haute qualité avec courbure continue peuvent utiliser cet outil.
Direction 1 et Direction 2 sont entièrement interchangeables dans le PropertyManager. Cela signifie que vous obtenez les mêmes résultats que vous sélectionniez les entités en utilisant la Direction 1 ou la Direction 2.
Exemples de surfaces frontières:
|
|
| Une courbe à un point dans une direction
|
Trois courbes dans les directions 1 et 2 |
Pour créer une fonction Surface frontière, cliquez sur Surface frontière
(barre d'outils Surface) ou sur , définissez les options du PropertyManager, puis cliquez sur
.
- Les couleurs des symboles de courbes correspondent à celles utilisées dans le PropertyManager.
-
Cliquez sur les légendes pour changer le Type tangent.
- Pour modifier la couleur d'affichage de la surface pendant que vous l'éditez, utilisez la page Options du système - Couleurs pour éditer la couleur des Graphiques temporaires, ombrés.

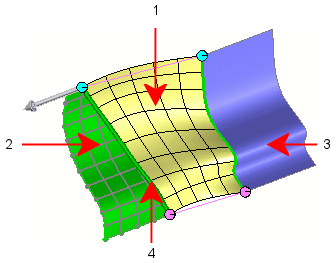

Exemple d'alignement de surface frontière
| 1 |
Fonction Surface frontière Le maillage montre les paramètres Iso de la fonction Surface frontière.
|
| 2 |
Surface de départ |
| 3 |
Surface de fin |
| 4 |
Courbe sélectionnée |
 |
| Aligner avec la section suivante
Aligne les paramètres Iso d'une surface frontière avec ceux des surfaces de départ et de fin, en fonction de la distance.
|
 |
| Aligner avec la normale de la section
Aligne les paramètres Iso de la surface frontière avec la normale de la courbe sélectionnée.
|
 |
| Aligner avec une autre géométrie
Aligne les paramètres Iso de la surface frontière en se basant sur les extrémités de la courbe sélectionnée.
|
 |
| Aligner avec le paramètre Iso
Aligne les paramètres Iso de la surface frontière avec le flux des paramètres Iso de la surface de départ à l'emplacement de la courbe sélectionnée.
|
