Può essere necessario realizzare un taglio normale in un punto specifico di una parte. Qui sotto è illustrata la procedura di taglio normale con il parametro Estensione rispetto al parametro Piano di offset.

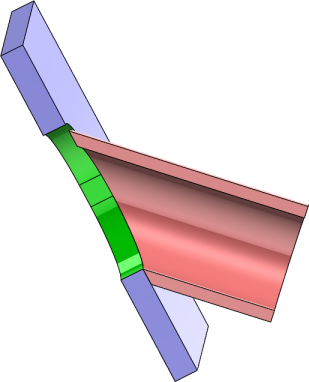

Si deve immaginare di avere una parte o un corpo in lamiera obliquo e un tubo che deve essere saldato sulla sommità della parte. Questo esempio mostra una vista in sezione a scopo illustrativo.
 |
 |

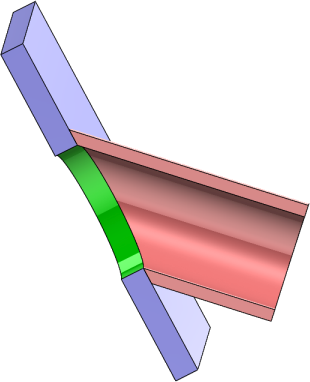

| Il parametro Estensione crea un angolo perfettamente chiuso su un lato e un ampio spazio vuoto sul lato opposto. Con questo approccio, occorre saldare una grande quantità di materiale nello spazio vuoto per collegare il tubo alla parte. |

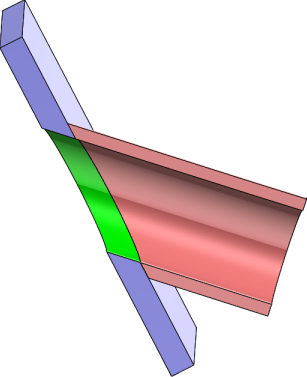

Il parametro Piano di offset consente di selezionare il riferimento in lamiera come faccia superiore e di impostare l'offset a 0. Il contorno così ottenuto permette di creare una saldatura con minore sforzo e materiale. |
